Обратный инжиниринг: что это такое и зачем нужен?

Реверс-инжиниринг или обратное проектирование — это процесс создания конструкторской документации и цифровой модели по существующему физическому образцу. В отличие от традиционного проектирования, которое движется от идеи к изделию, здесь путь обратный: от готовой детали — к чертежам, 3D-модели и технологии производства. Инструмент позволяет точно воспроизвести, проанализировать или модернизировать любой объект, будь то редкая запчасть или сложный узел импортного оборудования.

Зачем нужно обратное проектирование

Основная задача обратной разработки — это восполнить отсутствующую или утраченную документацию. В промышленности реверс-инжиниринг востребован, когда оригинальный производитель больше не поставляет детали, снял их с производства или ушёл с рынка. Метод также позволяет проанализировать инженерные решения конкурентов: понять геометрию, допуски, свойства материалов, принципы сборки.

Обратный инжиниринг — это способ наладить собственный выпуск комплектующих, перестав зависеть от импортных поставок. Кроме того, анализ готового узла часто выявляет слабые места исходной конструкции: их можно устранить, выпустив улучшенную версию. Иногда обратное проектирование применяют для оцифровки объектов культурного наследия или создания реплик уникальных механизмов.

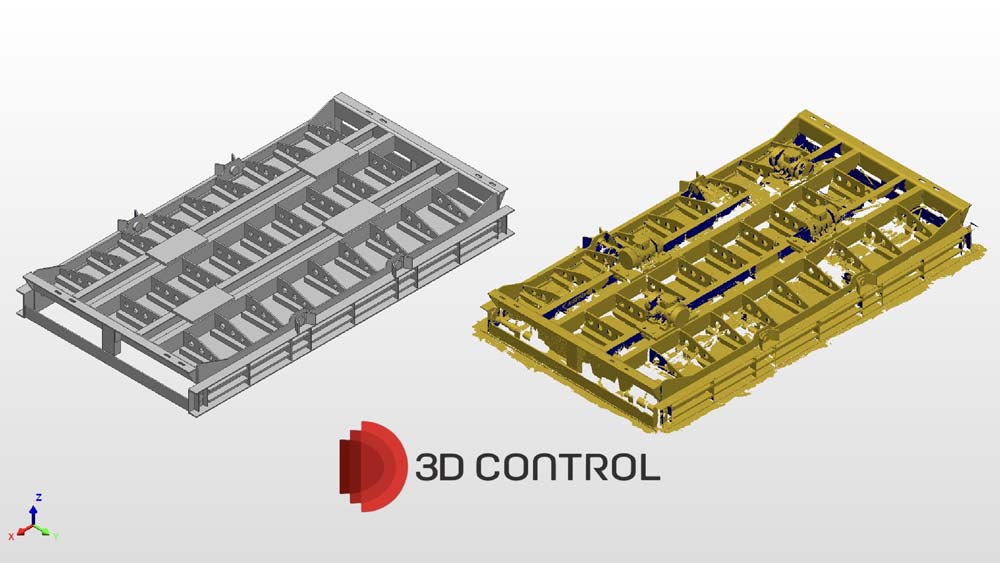

Этапы и способы обратного проектирования

Процесс реверс-инжиниринга выстроен как последовательность чётких операций: от физического объекта до его цифрового двойника и рабочей документации. Рассмотрим пошагово.

Подготовка проекта

Обратное проектирование всегда начинается с постановки задачи. На этом этапе определяют цели. Что требуется — точная копия, реплика для музейных целей или модернизация узла с улучшением характеристик?

Инженеры изучают объект, оценивают его сложность, материал, степень износа. Важно зафиксировать требования к точности будущей модели, выбрать оптимальный способ съёма геометрии, согласовать бюджет, временные рамки.

Сканирование и измерение

Основной этап обратного инжиниринга — это перенос геометрии объекта в цифровую среду. Чаще всего для этого применяют 3D-сканеры: лазерные или оптические, в зависимости от требуемой точности, а также свойств поверхности.

Сканер фиксирует миллионы точек, создавая максимально подробную копию внешних форм детали. Для внутренних полостей или особо точных элементов могут использовать координатно-измерительные машины. Метод сканирования выбирается с учётом специфики детали. Главное — собрать полные данные для последующего восстановления геометрии.

Создание 3D-модели

Полученное облако точек преобразуют в полигональную сетку, а затем — в твёрдотельную CAD-модель. Это наиболее трудоёмкая часть реверс-инжиниринга, требующая инженерного мышления.

Специалист, по сути, должен воссоздать конструкторский замысел: определить, где проходят плоскости разъёма, какие поверхности являются сопрягаемыми, как должны выглядеть скрытые полости. Фактически метод обратного проектирования здесь смыкается с прямым: по готовой «болванке» нужно выстроить корректную математическую модель, пригодную для расчётов и производства.

Обработка данных и создание чертежей

На этом этапе выполненную CAD-модель превращают в комплект рабочей документации. Инженер проставляет размеры, назначает допуски/посадки, указывает шероховатость поверхностей, требования к термообработке.

Метод обратного проектирования позволяет не просто скопировать геометрию, но и восстановить логику исходных чертежей: определить главные базы, выявить критические размеры, понять технологию изготовления. Если сканирование проводилось с изношенной детали, специалист вносит коррективы, возвращая номинальные размеры. Результат — полный пакет КД, пригодный для передачи в производство.

Внесение изменений и производство опытного образца

Финальная стадия обратного инжиниринга — выпуск изделия. Часто заказчик хочет не просто повторить оригинал, а улучшить его: усилить слабые места, заменить материал на более доступный, адаптировать под имеющиеся станки. Проектирование позволяет внести эти изменения до запуска в серию.

Далее изготавливают опытный образец — фрезеровкой на ЧПУ, 3D-печатью или литьём. Его проверяют на собираемость, функционал, при необходимости корректируют модель.

Преимущества обратного инжиниринга

Сокращение расходов

Реверс-инжиниринг исключает затраты на проектирование с нуля. Вместо длительных НИОКР инженеры берут готовое изделие, а затем переносят его геометрию в цифру.

Метод особенно выгоден при восстановлении единичных экземпляров: купить целый узел под замену часто дороже, чем отсканировать и изготовить только вышедшую из строя деталь. Реверсивный инжиниринг сокращает время подготовки производства, экономя ресурсы компании.

Улучшение качества и надежности

При обратном проектировании можно анализировать исходную конструкцию. Изучая объект, инженер видит слабые места, заложенные производителем, ошибки в подборе материалов или неоптимальные формы.

Реверс-инжиниринг позволяет исправить эти недостатки: усилить нагруженные зоны, заменить материал на более износостойкий, упростить технологию сборки. Говоря кратко, метод даёт возможность выпускать изделие, превосходящее оригинал по надёжности.

Возможность многократного воспроизведения

Главный результат реверсивного инжиниринга — не сама деталь, а её цифровой актив. Готовая CAD-модель и чертежи позволяют запускать производство в любой момент, независимо от поставщиков.

Если оборудование простаивает из-за сломанной импортной запчасти, обратная разработка решает проблему раз и навсегда: создав однажды документацию, можно изготавливать нужные компоненты серийно или по требованию, по сути, обеспечив предприятию технологическую независимость.

Применение обратного инжиниринга в различных отраслях

Рассмотрим на примере конкретных отраслей, как реверс-инжиниринг решает типичные проблемы производства.

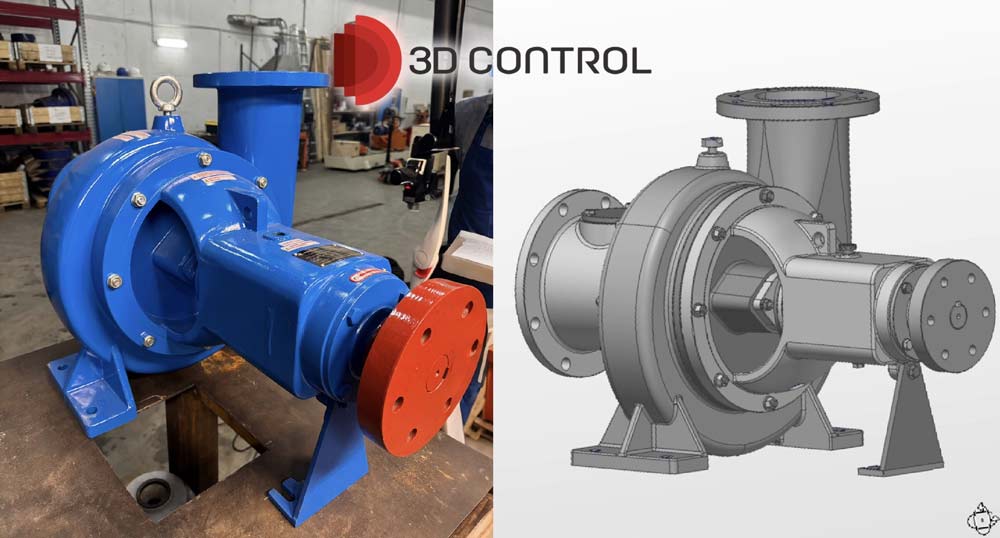

Машиностроение

Для тяжёлого машиностроения метод обратного проектирования — способ продлить жизнь импортному оборудованию. Когда на прокатном стане или экскаваторе выходит из строя импортный редуктор, а поставки оригинальных запчастей прекращены, реверс часто становится единственным решением.

Деталь сканируют, восстанавливают геометрию, анализируют материал и изготавливают заново, часто с улучшением характеристик. Проектирование в этой сфере также применяют для модернизации устаревших узлов: инженеры оцифровывают существующие детали, а затем адаптируют их под современные требования без остановки производственных линий.

Автомобилестроение

В автопроме реверс-инжиниринг часто применяется для анализа конкурентных решений: производитель может изучить коробку передач или узел подвески успешной модели, чтобы понять инженерные находки и применить их в собственных разработках. Проектирование здесь становится инструментом бенчмаркинга и импортозамещения одновременно.

Аэрокосмическая промышленность

Для авиастроения и космической отрасли технология выступает как способ обеспечить лётную годность парка в условиях санкций. Когда производитель оригинальных компонентов уходит с рынка, авиакомпании с ремонтными заводами остаются без поставок критически важных узлов.

Реверс позволяет восстанавливать геометрию лопаток турбин, элементов шасси, деталей гидросистем по сохранившимся образцам. Проектирование ведётся тщательно: каждую деталь подвергают материалографическому анализу, чтобы точно подобрать сплав и термообработку под жёсткие требования безопасности полётов.

Архитектура и искусство

В этой сфере метод служит сохранению культурного наследия, а также созданию точных реплик. При реставрации памятников архитектуры оригинальные чертежи часто утрачены, а лепнина или декор разрушены временем.

Метод реверса позволяет отсканировать уцелевшие фрагменты, восстановить их геометрию, воспроизвести утраченные элементы с ювелирной точностью. Проектирование здесь работает на стыке искусства с технологией: скульпторы и архитекторы получают цифровые модели, по которым затем изготавливают формы для литья или фрезеруют копии из камня.

Реверс-инжиниринг также применяют для создания музейных копий, когда оригинал нельзя трогать или экспонировать.

Технологии и оборудование для обратного проектирования

Выбор инструментов для реверс-инжиниринга строится с учётом задачи, требуемой точности и особенностей объекта. Обратимся к трём основным типам оборудования.

3D-сканеры

Основной инструмент съёма геометрии в реверсивном проектировании. Для высокоточных задач применяют стационарные оптические сканеры — например, ZEISS ATOS 5 и ATOS Q обеспечивают детализацию до микрон, незаменимы при оцифровке пресс-форм, лопаток турбин.

Портативные лазерные сканеры вроде KSCAN MAGIC II, SIMSCAN 42 от AM.TECH позволяют работать с крупногабаритными объектами прямо в цехе.

Российские разработки — RangeVision PRO II, Helix, Spectrum — уверенно закрывают задачи импортозамещения.

Для труднодоступных мест удобны решения Scanform PX13 или измерительные руки со встроенным сканированием, например, 7-осевая рука Hexagon Absolute Arm.

Координатно-измерительные машины (КИМ)

Когда требуется не просто форма, а жёсткий контроль геометрии с протоколом измерения, применяют КИМ.

Портальные машины IMS ARFA, ARFA S, ARFA SF обеспечивают высокую точность при измерении крупных деталей сложной формы.

Для плоскостных объектов или деталей с микроразмерами используют видеоизмерительные комплексы IMS OPTICA, OPTICA PRO, OPTICA BRIDGE — они активно применяются в электронике, приборостроении.

Гибкость в работе дают измерительные руки: Hexagon Absolute Arm (6- и 7-осевые версии, Compact), а также PMT GAMMA. Они позволяют проводить контроль прямо на тяжёлых деталях, которые невозможно переместить в лабораторию.

Реверс-инжиниринг часто комбинирует сканирование с контактными измерениями для выверки особо ответственных поверхностей.

3D-принтеры

Аддитивные технологии в обратном проектировании замыкают цикл: по восстановленной CAD-модели можно быстро вырастить образец для проверки. Это критически важно, когда метод реверса применяют к сложным литым деталям или пластиковым корпусам, где дорого делать литьевую оснастку без тестирования. Промышленные 3D-принтеры, работающие по технологиям FDM, SLS или фотополимерной печати, позволяют получить прототип за часы, оценить собираемость узла, при необходимости скорректировать геометрию и только потом запускать серию. Для реверсивного проектирования важно, чтобы принтер обеспечивал стабильность геометрии, а также работал с материалами, близкими к исходным по свойствам.

Вывод

Реверс-инжиниринг сегодня — это полноценный рабочий инструмент решения производственных задач. Независимо от цели, технологическая цепочка всегда одна: оцифровка объекта, обработка данных, выпуск изделия. Качество результата напрямую зависит от двух факторов: правильного выбора метода съёма геометрии и опыта инженеров, которые этот метод применяют.

Компания «3D Control» занимается обратным проектированием на всех этапах — от выездного сканирования крупногабаритного оборудования до 3D-печати готовых деталей. Если вам необходимо воспроизвести узел, на который нет чертежей, или требуется оборудование для собственной лаборатории реверс-инжиниринга, готовы предложить оптимальное решение: услуги аренды либо поставку сканеров и КИМ от представленных выше производителей.

К нам можно прийти с конкретной задачей — разберём, какой метод и какое оборудование даст нужный результат именно в вашем случае.
