Координатно-измерительные машины

Координатно-измерительная машина — это стационарный координатный комплекс для точного определения геометрии деталей. В отличие от ручного инструмента, она строит цифровую модель объекта, сопоставляя её с чертежом, и выдаёт объективный протокол контроля. Результат выступает основой для принятия решений о качестве, доводке техпроцесса или приемке изделия.

Стационарные КИМ и ВИМ применяются во всех отраслях, где крайне важна точность геометрии объектов — от аэрокосмической промышленности до приборостроения. С их помощью можно не только фиксировать отклонения, но и контролировать производство, предотвращая брак.

Виды измерительных машин

Разница между измерительными машинами кроется в принципе измерения. Именно он определяет их сильные стороны, области применения.

Координатно-измерительные

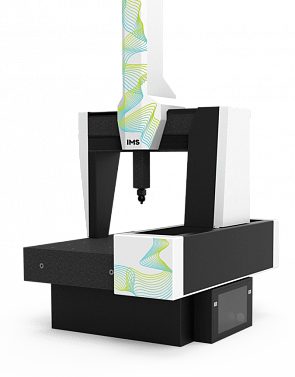

Координатно-измерительная машина (КИМ) определяет геометрию детали путём физического контакта — её высокоточный щуп соприкасается с поверхностью. Оборудование фиксирует координаты каждой точки касания в 3D-пространстве, выстраивая цифровую модель объекта.

Плюсы:

• высокая точность 3D-измерений;
• возможность работы со сложными формами: пазами, отверстиями, фасками, криволинейными поверхностями.

Минусы:

• контактный метод не подходит для работы с мягкими или хрупкими поверхностями;
• контактное измерение заметно медленнее оптического.

КИМ чаще применяют для проверки ответственных деталей, устойчивых к деформации: пресс-форм, турбинных лопаток, корпусов двигателей и т.д.

В зависимости от конструкции и области применения, есть следующие виды КИМ:

• мостовые — имеют большую рабочую зона с подвижным мостом, применяются для работы с крупногабаритными объектами;
• стоечные — оборудование с открытой конструкцией, а также горизонтально расположенной измерительной рукой, чаще всего используются в авто-/авиастроении;
• малые/средние (портальные) — используются для небольших прецизионных деталей в инструментальном производстве;
• цеховые — для размещения непосредственно в цехе: устойчивы к вибрации, пыли, перепадам температур.

Видеоизмерительные

Видеоизмерительная машина (ВИМ) анализирует объект с помощью оптической системы и цифровой камеры. Деталь размещается на столе, её контуры и поверхность проецируются на экран. Затем программное обеспечение автоматически распознаёт и измеряет геометрические элементы.

Плюсы:

• эффективный контроль 2D-геометрии;
• полностью исключен риск деформации измеряемого объекта;
• высокая скорость упрощает серийные проверки.

Минусы:

• машина измеряет только видимые контуры, не оценивая рельеф скрытых поверхностей.

ВИМ используют преимущественно для измерения плоских или невысоких деталей: печатных плат, уплотнителей, прокладок, профилей, миниатюрных изделий точного литья.

В отличие от КИМ, классификация ВИМ менее разнообразна. В основном модели различаются типом оптической системы (ручная, автоматическая), размером стола и степенью автоматизации оборудования.

Преимущества измерительных машин

Главное преимущество координатно-измерительных машин — возможность перейти от выборочного ручного контроля к автоматизированному анализу геометрии с цифровым протоколом. Это принципиально иной принцип управления качеством.

Среди других преимуществ:

• Объективность и повторяемость. Измерения выполняются по строгой программе: полностью исключены субъективные ошибки оператора. Результаты идентичны при повторных проверках.
• Высокая скорость комплексных проверок. За одну установку детали оборудование выполняет десятки или сотни замеров — на это ушло бы часы ручной работы. Это помогает увеличить частоту контроля или проверять 100% выпуска без замедления производства.
• Проактивный контроль процесса. Система накапливает данные в статистический пакет. Инженер может изучать тенденции: смещение, уход размера и пр., на основе чего может скорректировать настройку станка.
• Интеграция в цифровой цикл. Цифровая модель изделия напрямую сопоставляется с CAD-чертежом. Отчёт наглядно показывает отклонения цветовой картой: упрощается анализ, принятие решений.

Области применения измерительных машин

Обратимся к отраслям, в которых измерительные машины ощутимо влияют на качество и безопасность производимых деталей.

• Авиастроение, космическая отрасль. КИМ необходимы для контроля крупногабаритных, сложных объектов. Например, измерения лопаток турбины, каркаса фюзеляжа или кессона крыла. Устройство гарантирует правильную сборку, помогает исключить опасные напряжения в конструкции.
• Автомобилестроение. Измерительное оборудование применяется на всех этапах: от подготовки производства до финального контроля. С помощью КИМ проверяют геометрию кузовных панелей, чтобы получить правильные технологические зазоры. ВИМ применяют для проверки плоских деталей — штамповок, прокладок, электронных блоков управления.
• Производство прецизионных деталей, микроэлектроника. ВИМ используют для контроля печатных плат, измерения ширины дорожек и позиционирования компонентов: это критично для электрического контакта. С помощью КИМ проверяют миниатюрные литые или фрезерованные детали, где важен каждый микрон объёмной формы.

Где заказать КИМ и ВИМ

Компания 3Д Контроль — инженерный партнёр, предлагающий профессиональные 3D-технологии для бизнеса. У нас можно купить или арендовать оборудование от ведущих мировых и российских брендов, в том числе высокоточные координатно-измерительные машины. Тщательно подбираем приборы, оснастку или ПО с учётом ваших задач, предлагаем оптимальные цены, стремимся к долгосрочному сотрудничеству.

О нас:

• официальный аккредитованный дилер поставляемого оборудования;
• более 10 лет на рынке, за это время успешно реализовали более 2000 проектов;
• не просто продаём оборудование, а подбираем то, что точно работает.

Также мы предлагаем услуги для совершенствования вашего производства с помощью 3D-технологий. Например, контроль геометрии деталей, реверс-инжиниринг, аддитивное производство и пр. Оставьте заявку, чтобы получить профессиональную консультацию.
