Виды лазерного сканирования

Лазерное сканирование — технология бесконтактного измерения геометрии реальных объектов с целью получения облака точек. В отличие от ручных обмеров или тахеометрии, здесь за секунду фиксируются сразу миллионы точек, формирующих точную трёхмерную картину. В этой статье разберём основные виды лазерного сканирования, их физические отличия и области применения — от наземной съёмки цехов до воздушного картирования карьеров.

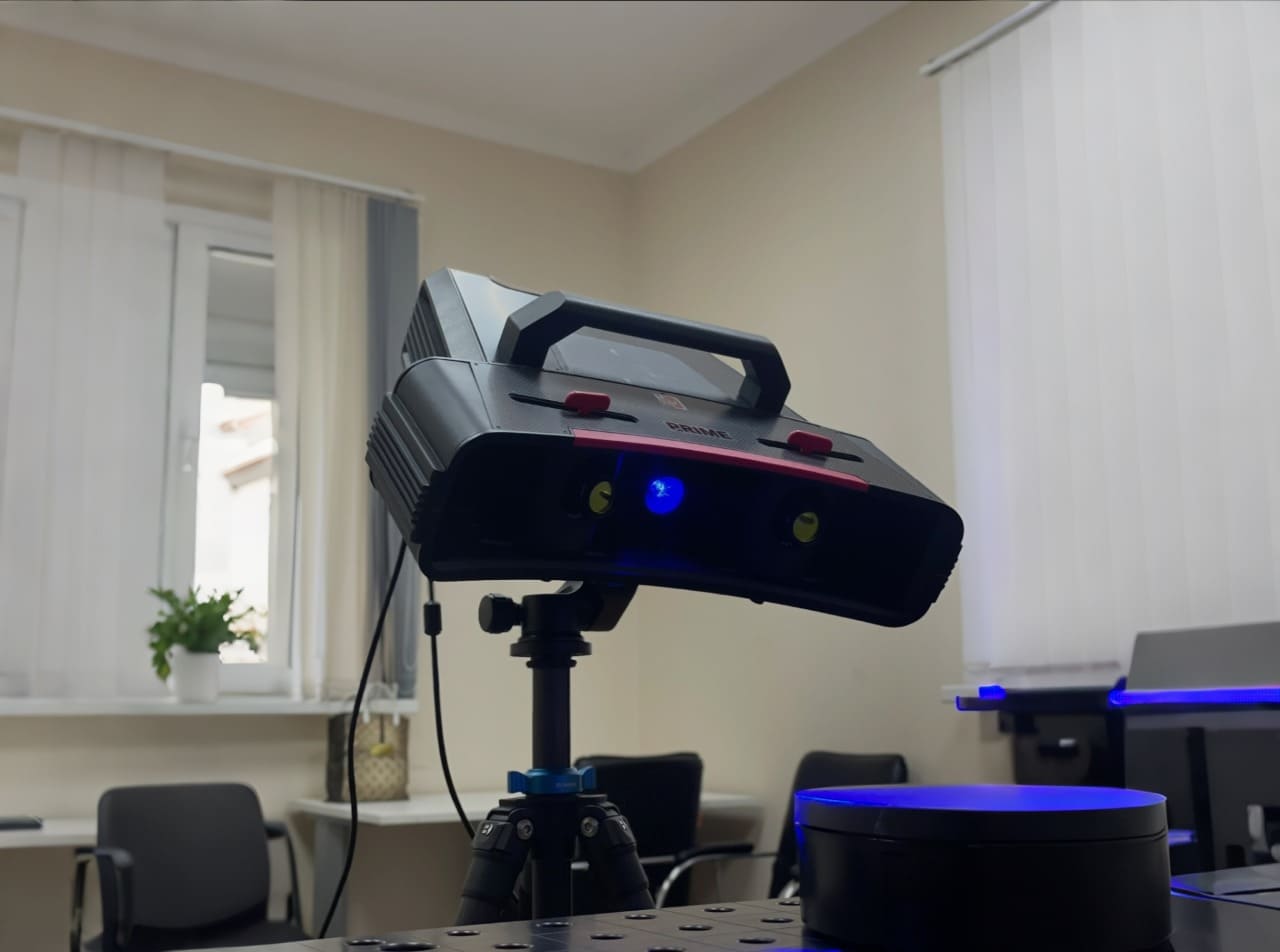

Что такое лазерное сканирование — определение и принципы

В основе технологии лазерного сканирования — работа лазерного дальномера, сопряжённого с высокоскоростным механизмом отклонения луча. Прибор измеряет расстояние до поверхности объекта, фиксируя время прохождения светового импульса или сдвиг фазы отражённой волны. Физический принцип измерения дальности одинаков для всех видов сканеров — будь то наземная станция (НЛС), мобильная система (МЛС) или воздушный лидар (ВЛС).

Одновременно с измерением дальности система регистрирует два угла: горизонтальный и вертикальный. В совокупности с расстоянием это даёт координаты X, Y, Z каждой измеренной точки относительно центра прибора. На выходе формируется массив с пространственным положением — облако точек. Он описывает геометрию объекта с плотностью, достаточной для последующего построения чертежей, контроля отклонений от проекта или создания трёхмерных моделей без физического контакта с поверхностью.

В отличие от точечной тахеометрической съёмки, сканер снимает сплошное поле — это исключает риск пропуска критичных зон деформации или несоосности. Различия между наземным, мобильным и воздушным видами лазерного сканирования подробно рассмотрим далее.

Преимущества технологии

• Высокая скорость сбора данных. Во всех трёх видах технология кратно быстрее ручных обмеров. Наземный сканер снимает цех за несколько часов, мобильный комплекс — километр дороги за считанные минуты, воздушный лидар — 20 км² за полёт. Разница лишь в масштабе: НЛС даёт миллиметровую детализацию на малой площади, ВЛС и МЛС — сантиметровый охват на большой территории.
• Полнота пространственной информации. В отличие от точечных замеров, облако точек описывает объект сплошным массивом. Это исключает пропуск критичных зон — будь то отклонение стенки резервуара при наземной съёмке или неучтённый объём склада сыпучих материалов при воздушном облёте.
• Снижение влияния человеческого фактора. Данные регистрируются автоматически. При НЛС исполнитель не выбирает, какие углы мерить, при МЛС или ВЛС ошибки навигационной системы корректируются на постобработке, а не на месте.
• Работа в сложных условиях освещения. Собственный лазерный источник позволяет проводить измерения в полной темноте, что часто требуется для съёмки подземных выработок или туннелей.
• Бесконтактность и безопасность. Измерения ведутся дистанционно. Наземный сканер снимает опасные зоны с безопасного расстояния, мобильный — проезжую часть без перекрытия движения, воздушный — карьеры и отвалы без присутствия людей на бровке.
• Независимость от спутникового сигнала (НЛС и SLAM). Наземные сканеры и мобильные системы на основе SLAM не требуют спутниковой связи (ГНСС). Поэтому часто становятся единственным вариантом для сканирования цехов, подземных сооружений или других участков с подавлением сигнала.
• Проникающая способность сквозь растительность (ВЛС). Воздушный лидар частично «пробивает» кроны деревьев, позволяя получить модель рельефа на покрытых лесом территориях. Фотограмметрия или наземная съёмка в таких условиях дают лишь высоту растительного покрова.

Недостатки технологии

• Измерение только видимых поверхностей. Универсальное ограничение для всех видов — лазерный луч не огибает препятствия. При наземной съёмке это требует перестановок станции, при мобильной — проездов по всем полосам, при воздушной — полётов с разных галсов. Скрытые коммуникации, ниши и пустоты останутся за кадром.
• Зависимость от свойств поверхности. Прозрачные, зеркальные или глубоко чёрные материалы искажают результат. Для НЛС проблема возникает при съёмке остекления или полированного металла в цехах. Для ВЛС это блестящая мокрая кровля или гладь воды. Для МЛС — то же самое плюс дорожная разметка на мокром асфальте. Решается матированием или программной фильтрацией.
• Наличие шумов и артефактов. Первичное облако всегда содержит точки от пыли, дождя, снега, движущихся объектов. При НЛС шумят люди и техника в кадре, при МЛС — проезжающие автомобили, при ВЛС — птицы, капли на объективе. Очистка данных — обязательный этап камеральной обработки.
• Значительный объём итоговых данных. Облака точек исчисляются гигабайтами независимо от вида. Для их обработки требуется специализированное ПО, а также производительная рабочая станция.
• Разброс точности. НЛС даёт эталонные 1-6 мм. ВЛС — 5-10 см, что достаточно для топографии, но неприемлемо для контроля монтажа. МЛС со SLAM накапливает ошибку по мере движения: на старте — 2-3 см, через 200 метров — до 10 см и более без контрольных точек.
• Чувствительность к внешним условиям (ВЛС и МЛС с ГНСС). Воздушное сканирование требует лётной погоды, отсутствия осадков и разрешений на полёты. Мобильное с ГНСС/IMU теряет точность в условиях многолучёвости сигнала (высокая застройка, горные ущелья). НЛС и SLAM-МЛС от этого свободны.
• Сложность регистрации и сшивки данных. Для НЛС требуется ручная или автоматическая сшивка сканов по сферам и перекрытиям. Для ВЛС / МЛС — постобработка траектории с уравниванием по базовым станциям ГНСС. Ошибка на любом этапе приводит к расхождению слоёв и непригодности модели для точных работ.

Типы лазерного сканирования: где используются и чем отличаются

Есть три основных вида лазерного сканирования — наземное, воздушное и мобильное, которые различаются способом размещения датчика, а также геометрией съёмки. Разберём каждый подробнее.

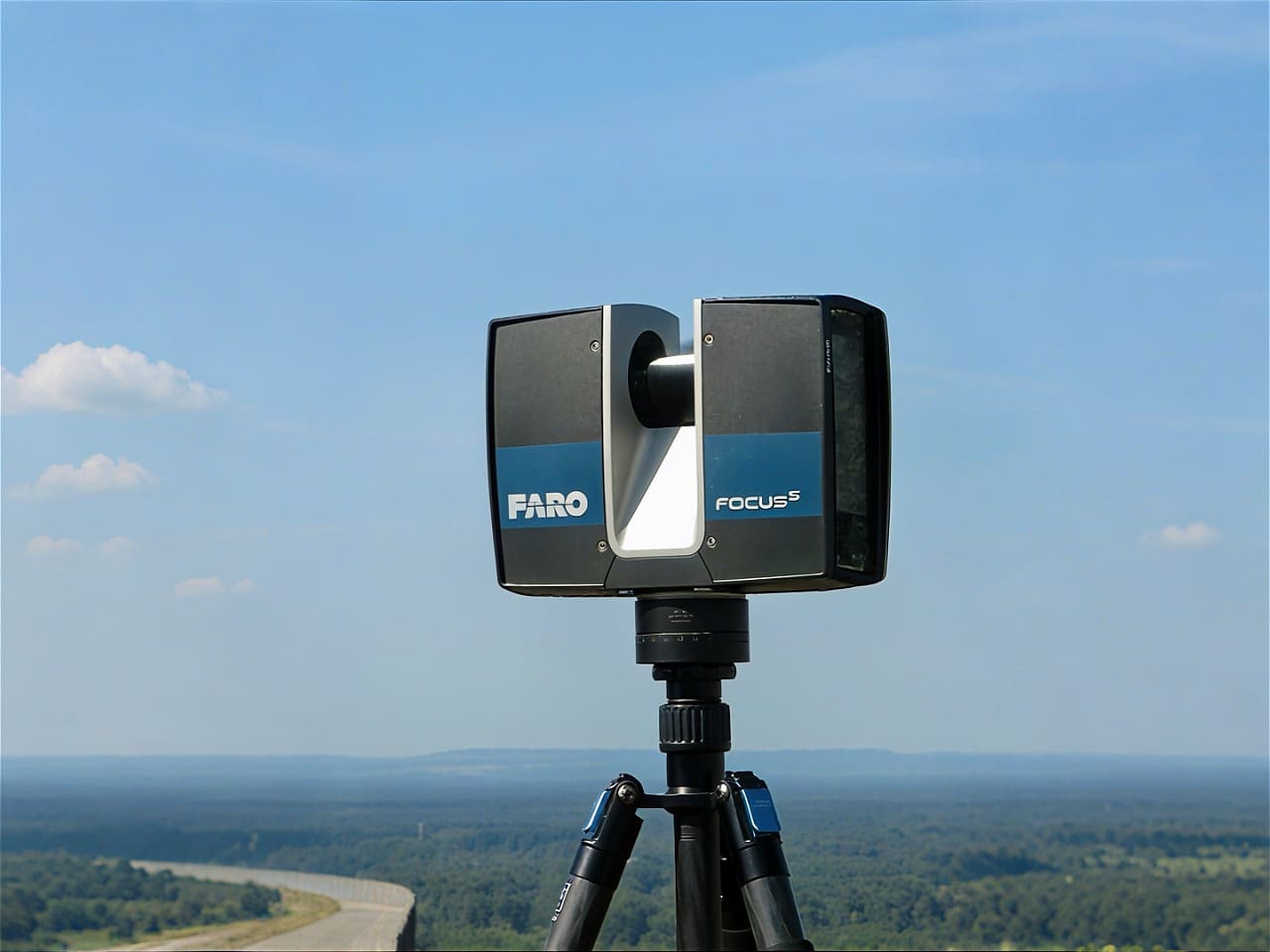

Наземное лазерное 3D-сканирование

Наземное сканирование — самый распространённый вид. Сканер устанавливают на штатив или треногу, он последовательно «простреливает» пространство вокруг себя, вращая луч по горизонтали / вертикали. Одна станция даёт панораму радиусом до нескольких сотен метров (в зависимости от мощности, метода измерения). Чтобы получить модель здания или цеха со всех сторон, сканер переставляют с точки на точку, а облака потом сшивают по общим маркерам или перекрытиям.

Главное преимущество наземного метода — стабильность и точность. Поскольку сканер неподвижен во время съёмки, погрешность остаётся минимальной (обычно 1–3 мм на 10 м дистанции). Этим пользуются для контроля допусков металлоконструкций, исполнительных съёмок трубопроводов, фиксации деформаций мостов или зданий. Основной минус — скорость: нужно физически перемещать аппарат, поэтому для больших территорий наземный способ становится трудоёмким.

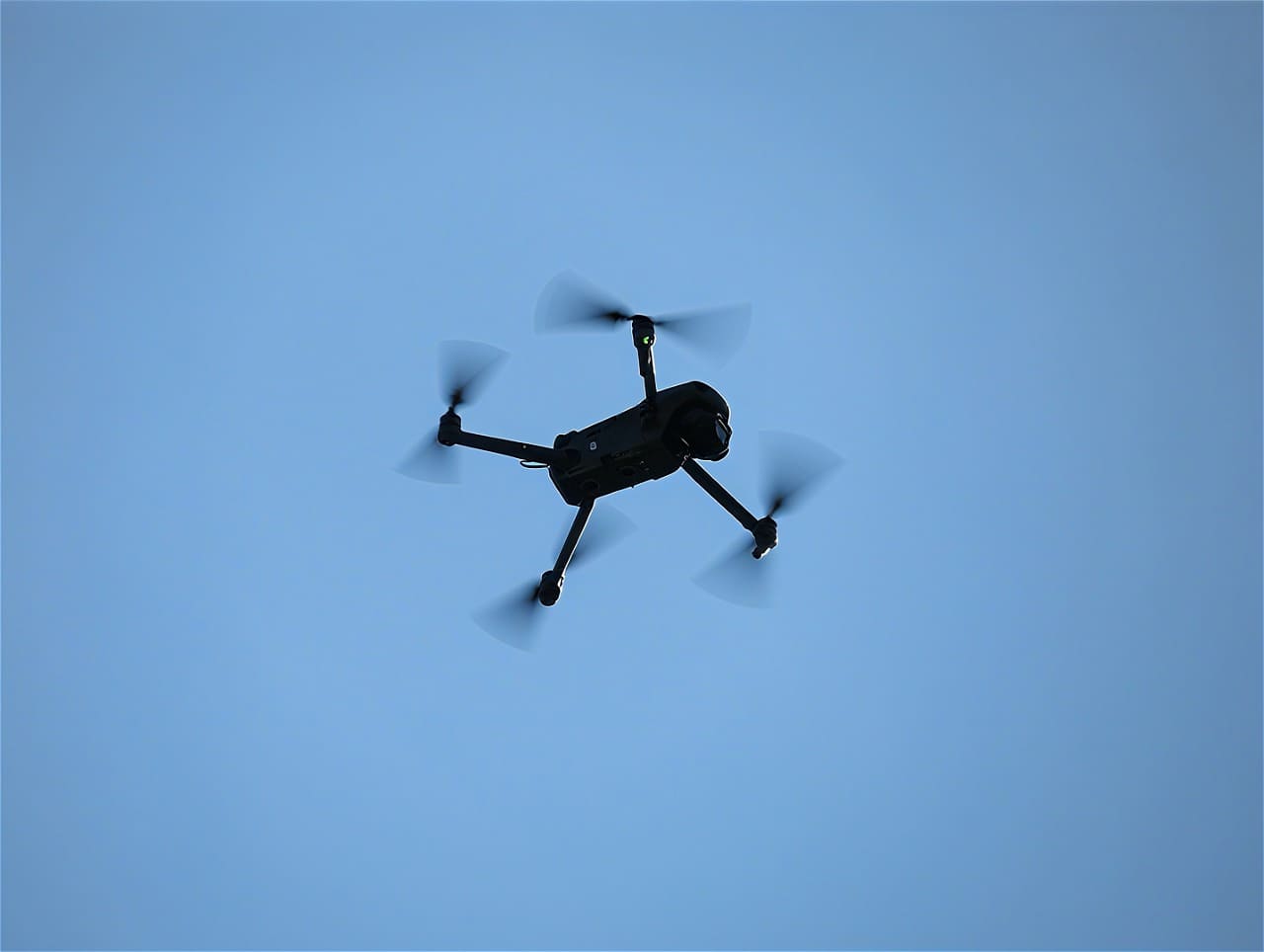

Воздушное лазерное 3D-сканирование

Воздушное сканирование (лидар с БПЛА, вертолёта или самолёта) тоже работает по импульсному принципу, но датчик движется в воздухе. К сканеру добавляют блок инерциальной навигации (IMU), а также ГНСС-приёмник — без них нельзя точно определить положение и крен носителя в момент каждого измерения. Луч сканирует землю или объекты сверху вниз, обычно веером поперёк направления полёта.

Этот вид незаменим для протяжённых объектов: дорог, ЛЭП, карьеров, береговых линий, лесных массивов. Точность воздушного сканирования ниже, чем у наземного (сантиметры, иногда дециметры), зато плотность точек и скорость покрытия площадей недостижимы для наземной техники. Кроме того, воздушный лидар частично «видит» под кронами деревьев (лучи проходят сквозь листву, если есть просветы) — это ценно для топосъёмки или оценки запасов сыпучих материалов в открытых складах.

Мобильное лазерное 3D-сканирование

Мобильное сканирование — компромисс между скоростью наземного и мобильностью воздушного, но на земле. Датчик крепят на автомобиль, железнодорожную платформу, робота или даже носимый рюкзак. Система непрерывно вращает лазер, одновременно фиксируя своё положение с помощью SLAM-алгоритмов (одновременная локализация плюс построение карты) или комбинации ГНСС / IMU / одометрии.

Типичная задача — съёмка тоннелей, подземных паркингов, протяжённых цехов, улиц или карьеров с регулярными проходами техники. Точность мобильного сканирования обычно ниже, чем у статического наземного (1–5 см), но выше, чем у воздушного на близких дистанциях. Главная проблема — накопление ошибок дрейфа: чем длиннее маршрут без привязки к маркерам, тем сильнее «плывёт» модель. Поэтому мобильные системы часто комбинируют с наземными станциями — последние ставят как реперы для подтяжки траектории.

Виды и особенности применения лазерных сканеров

• Для наземного лазерного сканирования (НЛС) применяют стационарные импульсные или фазовые дальномеры на штативе. Импульсные работают на дистанциях до нескольких сотен метров и незаменимы для съёмки фасадов, цехов и карьеров. Фазовые — для помещений и объектов сложной формы на дистанции до 100–150 метров: они быстрее, но чувствительнее к внешней засветке. Ключевое требование к НЛС‑сканерам — высокая угловая точность, а также малый шум на коротких дистанциях, поскольку именно эти данные становятся основой исполнительной документации и контроля геометрии.
• Для мобильного лазерного сканирования (МЛС) используют два класса приборов. Первый — интегрированные системы на базе ГНСС/IMU, которые устанавливаются на автомобили или поезда. В них применяются многочастотные лидары с частотой сканирования до сотен тысяч точек в секунду и дальностью до 200 м, компенсирующие вибрации движущейся платформы. Второй — ручные или носимые SLAM‑сканеры, где навигация строится по геометрии окружающего пространства без спутников. Такие приборы легче (3–10 кг) и работают внутри помещений, в тоннелях или на объектах с плотной застройкой, где ГНСС‑сигнал недоступен либо нестабилен.
• Для воздушного лазерного сканирования (ВЛС) используют лидары, размещаемые на БПЛА или пилотируемых воздушных судах. Главные критерии здесь — малый вес (для дронов от 1 кг), способность работать на высоте и компенсировать угловые колебания носителя за счёт синхронизации с инерциальной системой. Воздушные сканеры комплектуются узконаправленными лазерами, дающими пятно небольшого диаметра даже с высоты 100–300 м: это обеспечивает детальность, сопоставимую с наземной топосъёмкой, при полном покрытии больших территорий.

Выбор метода лазерного сканирования или вида сканера не сводится к поиску самого точного или самого быстрого прибора — он определяется конкретной производственной задачей.

Наземное сканирование даёт эталонную точность для контроля монтажа и исполнительной съёмки, ручные сканеры закрывают задачи оперативной инвентаризации цехов и помещений без привязки к ГНСС, а оптические приборы остаются незаменимыми для точечного выноса осей и контроля критичных допусков — там, где сплошное облако точек избыточно.

Грамотное инженерное решение — это подбор инструмента с учётом требуемой точности, условий площадки и бюджета. Для технической консультации по вашему проекту можно обратиться к инженерам компании 3D Control.
