Какое программное обеспечение выбрать для проведения измерений

Современные технологии 3D-измерений охватывают широкий спектр задач — от геометрического контроля деталей, сборок до реверс-инжиниринга и анализа крупногабаритных конструкций.

Однако эффективность любых измерений напрямую зависит не только от оборудования, но и от правильно подобранного программного обеспечения (ПО).

Компания «3D Control» поставляет и внедряет ведущие метрологические программные решения, которые позволяют использовать 3D-сканеры, измерительные руки, координатные машины с максимальной точностью и скоростью.

Ниже мы расскажем, какое ПО подходит для конкретных видов работ.

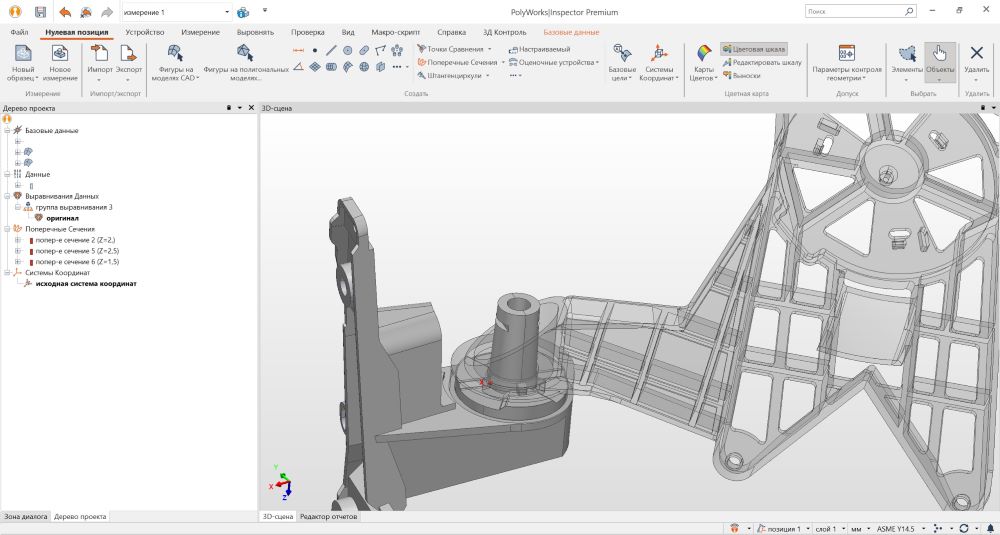

1. Контроль геометрии, анализ отклонений, отчётность — PolyWorks

Если основная задача заключается в контроле качества, сравнении изделий с CAD-моделями, лучшим выбором станет программное обеспечение PolyWorks | Inspector™ от компании InnovMetric.

Это мощная метрологическая платформа, применяемая в промышленности, авиастроении, судостроении, машиностроении. Она позволяет проводить полный цикл анализа — от первичного измерения до автоматической отчётности.

PolyWorks подходит для:

• контроля геометрии деталей, сборок, оснастки;
• выявления отклонений, анализа допусков GD&T;
• настройки, выверки сборочных процессов;
• построения карт отклонений, отчётов в соответствии со стандартами.

Система поддерживает прямое подключение к 3D-сканерам, измерительным рукам, КИМ, объединяя данные от разных приборов в единую базу. PolyWorks можно использовать как с CAD, так и без него, что делает его универсальным инструментом для любого производства.

Когда выбрать PolyWorks: если ваша задача — контроль качества, измерение деталей и документирование результатов, то PolyWorks — оптимальное решение.

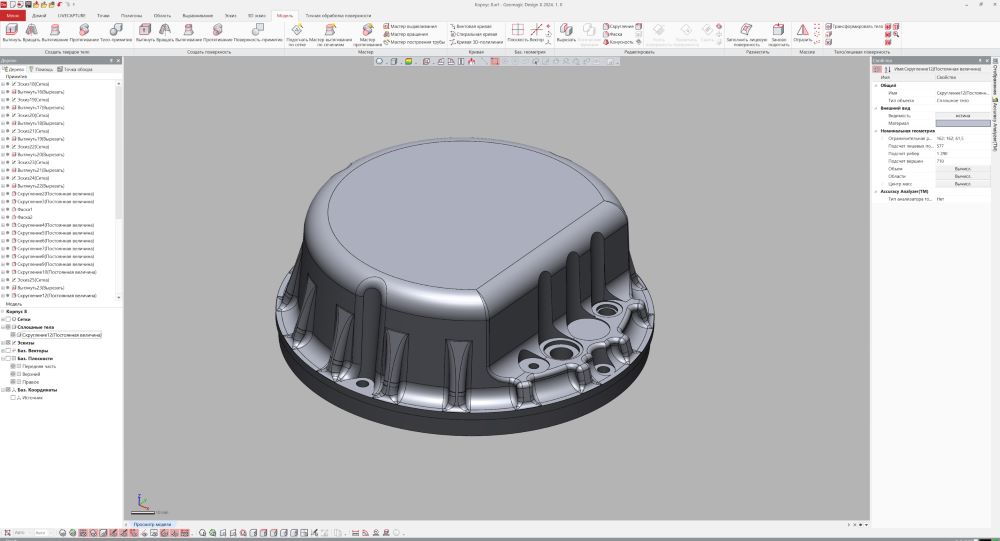

2. Реверс-инжиниринг и создание CAD-моделей по сканам — Geomagic Design X

Если требуется не просто измерить деталь, а воссоздать её точную 3D-модель, на помощь приходит Geomagic Design X.

Это программное обеспечение преобразует облака точек, полученные при 3D-сканировании, в параметрические CAD-модели, полностью совместимые с системами SolidWorks, Siemens NX, Creo, CATIA и другими.

Geomagic Design X идеально подходит для:

• восстановления утерянной документации, модернизации деталей;
• реверс-инжиниринга, цифрового архивирования объектов;
• анализа изделий конкурентов, ускоренного прототипирования;
• подготовки моделей для 3D-печати, последующего производства.

Программа автоматически распознаёт геометрию (плоскости, цилиндры, поверхности), устраняет дефекты сканов, создаёт «чистые» CAD-модели с деревом построения. Это значительно сокращает время на проектирование, подготовку изделия к выпуску.

Когда выбрать Geomagic Design X: если вам нужно превратить 3D-сканы в точные CAD-модели для проектирования, редизайна или производства — это ваш инструмент.

3. Измерение и сборка крупногабаритных объектов — SpatialAnalyzer

Для измерений на больших объектах — например, в авиастроении, энергетике или судостроении — оптимальным решением является SpatialAnalyzer (SA).

Это независимая метрологическая платформа, совместимая с более чем 120 типами приборов: лазерными трекерами, сканерами, измерительными руками, фотограмметрическими системами.

SpatialAnalyzer подходит для:

• выверки, позиционирования крупногабаритных деталей, оснастки;
• многоточечных измерений, объединения данных от разных приборов;
• анализа геометрии, расчёта отклонений;
• автоматизации повторяющихся измерительных процессов.

Программа позволяет объединять данные в единую систему координат, устранять ошибки настройки, формировать визуальные отчёты в реальном времени.

Когда выбрать SpatialAnalyzer: если вы работаете с большими объектами или используете разные типы измерительного оборудования одновременно, SA обеспечит точность и согласованность данных.

Какое ПО выбрать для ваших задач

Контроль геометрии, анализ отклонений, отчётность – PolyWorks. Универсальный метрологический пакет для любых измерительных приборов.

Реверс-инжиниринг и создание CAD-моделей — Geomagic Design X. Преобразует сканы в точные параметрические 3D-модели.

Измерения, сборка крупногабаритных конструкций — SpatialAnalyzer. Объединяет данные от разных приборов, обеспечивает высокую точность при больших масштабах.

Полный цикл внедрения от 3D Control

Компания «3D Control» обеспечивает не просто поставку лицензий, но и полный комплекс услуг по интеграции ПО:

• настройка под конкретное оборудование;
• обучение инженеров;
• создание автоматизированных измерительных сценариев;
• техническая поддержка, сопровождение проектов.

Мы помогаем предприятиям подобрать и внедрить оптимальное сочетание программных решений для задач контроля, анализа и цифрового производства.

Каждый тип измерений требует своего инструмента:

• PolyWorks — для контроля и анализа;
• Geomagic Design X — для реверс-инжиниринга;
• SpatialAnalyzer — для крупногабаритных измерений и сборки.

Правильный выбор программного обеспечения позволяет повысить точность измерений, ускорить процесс, сделать производство по-настоящему цифровым.

Компания «3D Control» поможет подобрать и внедрить нужное решение под ваши задачи — от контроля качества до полного цифрового воспроизводства изделия.
