КИМ (расшифровка — координатно-измерительные машины) широко используются для точного контроля геометрии деталей — от небольших прецизионных элементов до крупногабаритных корпусных конструкций. В машиностроении, авиационно-космической отрасли, приборостроении, а также других сферах, где критичны отклонения формы и взаимного расположения поверхностей, это оборудование считается штатным инструментом метрологического обеспечения производства. В этой статье мы разберём, что такое КИМ — как устроена, как работает, какие конструктивные решения применяются сегодня.
Принцип работы контрольно-измерительной машины (КИМ)
Принцип работы КИМ — это последовательная фиксация координат точек поверхности детали в трёхмерном пространстве с последующим расчётом геометрических параметров. Конструктивно машина состоит из жёсткого основания (как правило, монолитного гранита), прецизионных направляющих по осям X, Y, Z и измерительной головки со сменными датчиками — от триггерных щупов до лазерных сканеров. Такая база обеспечивает виброустойчивость плюс температурную стабильность, критичную для точности измерений.
Деталь закрепляют на столе, выставляют систему координат по конструкторским базам, запускают измерительный цикл. При контактном методе щуп касается поверхности, и в момент касания фиксируются координаты. При сканирующем — головка непрерывно движется вдоль профиля, регистрируя плотное облако точек. Полученные данные автоматически сравниваются с CAD-моделью или чертёжными значениями — программное обеспечение вычисляет отклонения размеров, формы и расположения. В серийном производстве машина может работать в полностью автоматическом режиме, повторяя написанную один раз программу с микронной повторяемостью.
Для цеховых условий более актуальны конструкции с активной компенсацией внешних факторов, позволяющие обходиться без термостабилизированной лаборатории. Программная часть при этом решает не только метрологические задачи — она встраивает КИМ в единую информационную среду предприятия, передавая результаты измерений напрямую в систему управления качеством.
Виды координатно-измерительных машин
Портативные КИМ
Портативные КИМ — это мобильные системы, которые приносят процесс измерения непосредственно к детали, а не наоборот. К этому классу относят измерительные руки с тактильными щупами, лазерные трекеры. Принцип работы остаётся координатным, но базой служит не массивная станина, а шарнирная конструкция руки или лазерный луч трекера, отслеживающий отражатель. Оператор последовательно обходит элементы детали, а система фиксирует координаты точек в реальном времени. Такой подход требуется, когда деталь крупногабаритная, встроена в узел или есть риск повредить её при перемещении.
В машиностроении портативные КИМ активно применяют для контроля сварных конструкций, корпусных деталей или технологической оснастки прямо на участке сборки. Точность измерений здесь обычно ниже, чем у стационарных машин, но достаточна для задач с допусками от нескольких сотых долей миллиметра. Современные модели часто поддерживают одновременно контактный обмер и бесконтактное лазерное сканирование.
Стационарные КИМ
Стационарные КИМ — это классические координатные системы, построенные на жёстком гранитном основании с мостовой, портальной или консольной конструкцией. Массивная станина и прецизионные направляющие задают эталонную координатную базу, от которой ведётся отсчёт. Датчик перемещается по трём осям с микронной точностью, а программное обеспечение управляет процессом измерения и обрабатывает результаты. Именно такие машины обеспечивают наивысшую повторяемость и низкую погрешность, востребованную в ответственных отраслях.
В производстве стационарные КИМ работают как в лабораториях, так и в цеховых условиях — при наличии термокомпенсации и защиты от вибраций они сохраняют точность без жёсткого климатического контроля. Эти системы легко интегрируются в автоматизированные линии — они способны круглосуточно обмерять серийные детали по заранее написанным программам. Универсальность по датчикам (от триггерных щупов до оптических сканеров) позволяет решать разные задачи одной машиной — от контроля прецизионных элементов до оцифровки сложной геометрии.
Виды сканирования

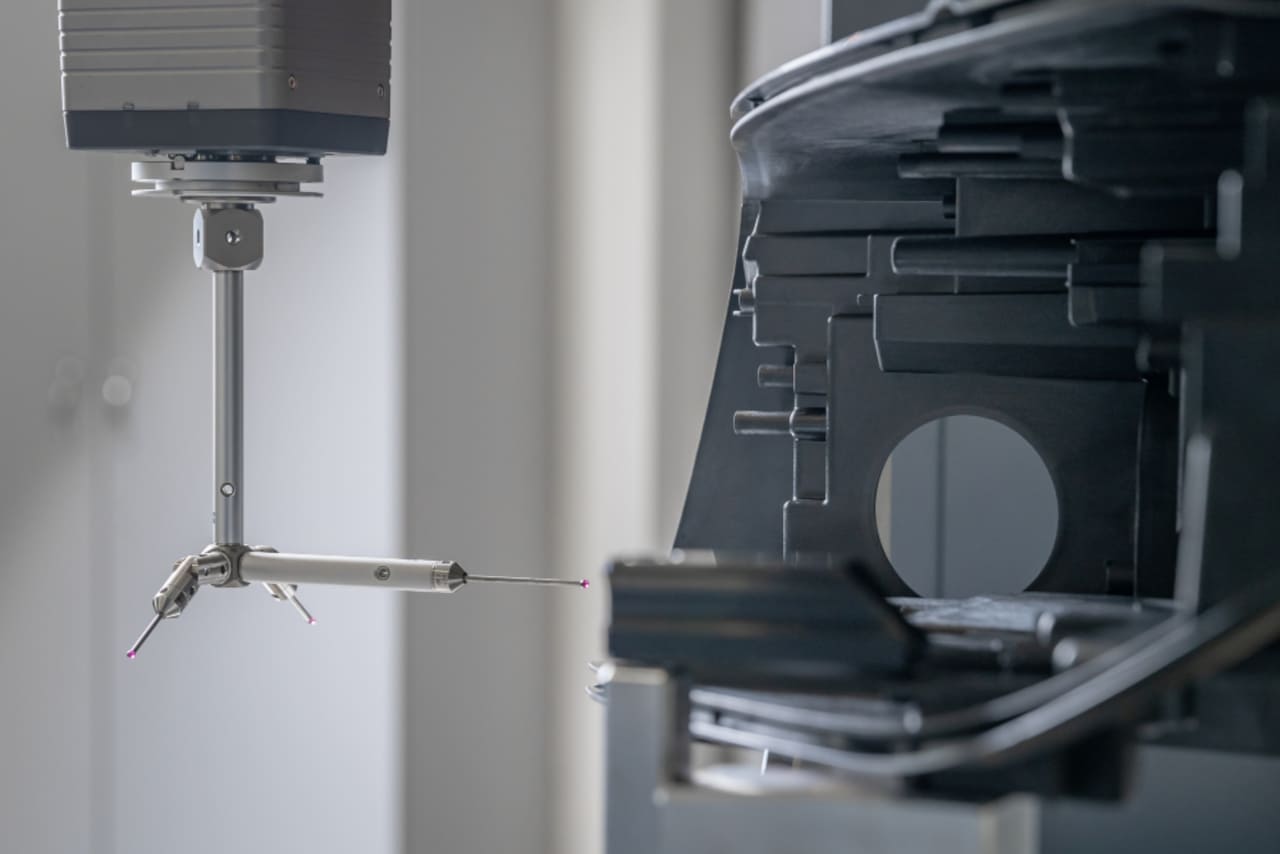

Система контактного (тактильного) сканирования
Контактное сканирование — метод, при котором измерительный щуп непрерывно движется по поверхности детали, фиксируя координаты точек с высокой плотностью. Сканирующая головка «ощупывает» профиль, считывая сотни точек в секунду. Такой подход даёт полную картину формы, включая плавные переходы, радиусы или участки сложной кривизны. Это особенно ценно при измерении поверхностей со сложной геометрией.
На практике тактильное сканирование выбирают, когда требуется точно определить не только размеры, но заодно отклонения формы — например, неплоскостность, цилиндричность или волну на корпусной детали. Метод хорошо работает с жёсткими материалами: металлами, закалёнными сталями, керамикой. Ограничением выступают мягкие, упругие или легкодеформируемые поверхности, на которых контакт может оставить след или исказить результат. В производстве такой способ активно применяют для контроля прецизионных посадочных мест или ответственных сопряжений, где важна высокая повторяемость измерений.
Бесконтактная система сканирования
Бесконтактное сканирование базируется на принципе оптической регистрации поверхности без физического касания. Чаще всего используют лазерные триангуляционные датчики или системы структурированного подсвета: источник проецирует луч или сетку, а камера фиксирует отражённый сигнал, по которому вычисляются координаты. Этот метод обеспечивает высокую скорость сбора данных — облако точек формируется за секунды, что удобно для контроля крупных партий или деталей со сложным рельефом.
Бесконтактные системы применяют для измерения пластиковых компонентов, композитов, тонкостенных изделий или мягких материалов, где контактный щуп может деформировать поверхность. Также их используют для оцифровки объектов со сложной текстурой и для операций реверс-инжиниринга.
Вместе с тем метод чувствителен к оптическим свойствам: прозрачные, зеркальные или сильно бликующие поверхности требуют специальной подготовки — нанесения матирующего покрытия. В серийном производстве бесконтактное сканирование часто комбинируют с тактильным.
Сферы применения
Рассмотрим подробнее, в каких отраслях востребованы координатно-измерительные машины. Среди них:
- Машиностроение. КИМ контролируют точность корпусных деталей, станин и элементов передач, где важны соосность и плоскостность сопрягаемых поверхностей. Пример: измерение посадочных отверстий под подшипники в корпусе редуктора перед сборкой узла.
- Автомобильная промышленность. Здесь измеряют блоки цилиндров, головки блока, детали трансмиссии — всё, что требует стабильной геометрии в крупносерийном производстве. Пример: контроль плоскости привалочной поверхности головки блока после механической обработки.
- Авиационно-космическая отрасль. Из-за высоких требований к надёжности здесь требуется регулярная проверка сложнопрофильных деталей — лопаток турбин, дисков, кронштейнов. Пример: замер профиля пера лопатки и сравнение с номинальной CAD-моделью для подтверждения аэродинамических характеристик.
- Приборостроение. В производстве прецизионных узлов КИМ проверяют корпуса датчиков, посадочные места линз, а также микромеханические элементы. Пример: измерение соосности гнёзд под оптические компоненты в корпусе измерительного прибора.
- Энергетика. Контролируют корпуса запорной арматуры, уплотнительные поверхности фланцев или детали насосных групп, работающих под высоким давлением. Пример: проверка плоскостности и параллельности уплотнительных канавок на корпусе задвижки перед гидроиспытаниями.
