Как создать 3D-модель здания: технологии, оборудование и этапы работ

Современное проектирование и строительство сложно представить без трёхмерного моделирования. Такой подход представляет собой не просто визуализацию архитектуры, а полноценный цифровой двойник, применяемый для анализа, реконструкции, планирования, управления объектом на всех стадиях его жизненного цикла.

Благодаря передовым методикам, таким как лазерное сканирование и информационное моделирование (BIM), можно оперативно, при этом точно сформировать цифровую копию любого сооружения — от небольшого помещения до промышленного комплекса.

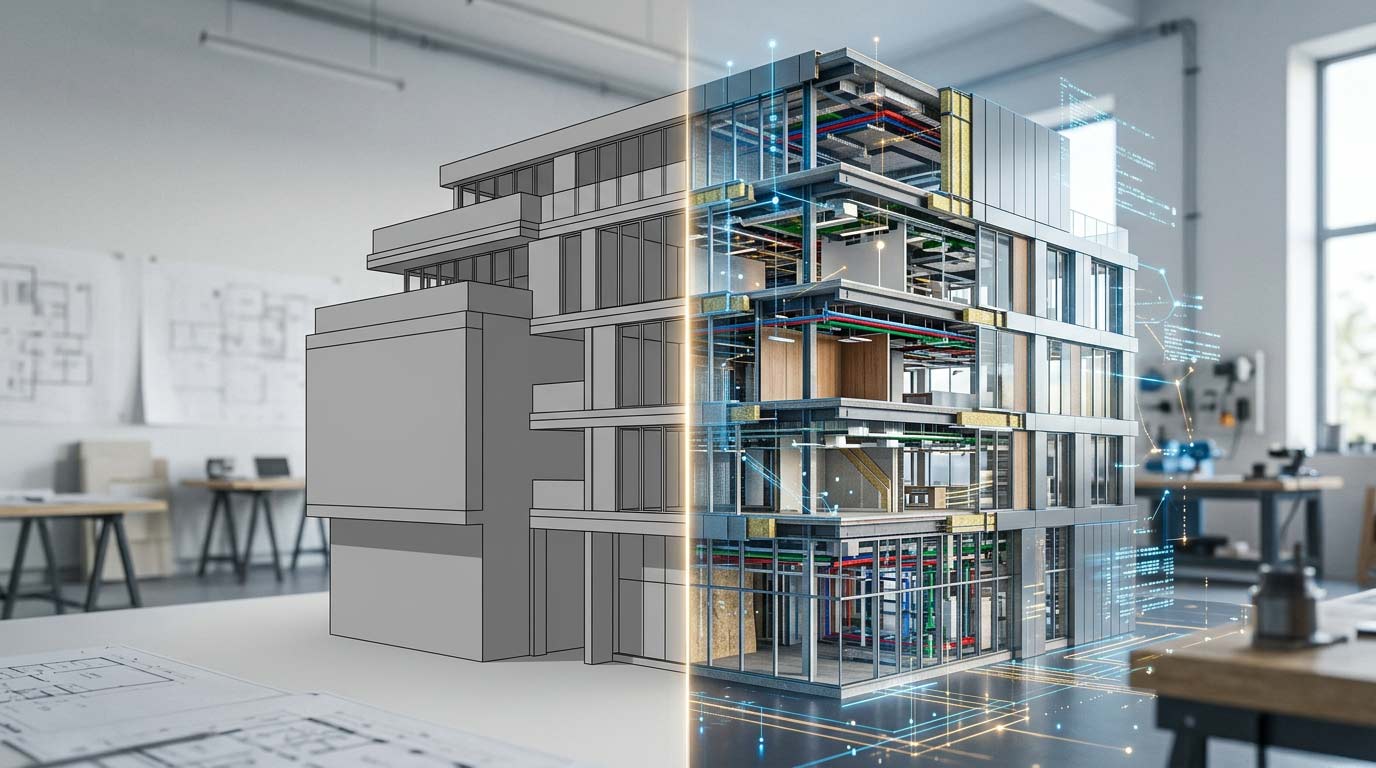

Что такое BIM-моделирование

BIM (Building Information Modeling) — это технология информационного моделирования зданий, объединяющая в единый цифровой макет геометрию, материалы, инженерные сети и эксплуатационные параметры. В отличие от обычного трёхмерного чертежа, такой массив содержит не только форму, но и «умные» данные: из чего сделаны конструкции, как они взаимодействуют, какими характеристиками обладают.

Использование BIM даёт ряд преимуществ:

• точность планирования, снижение ошибок при строительстве;
• ускорение реконструкций за счёт работы с точными данными;
• упрощение эксплуатации, обслуживания;
• цифровая документация, актуальная на протяжении всего жизненного цикла объекта.

BIM — это не просто трёхмерная картинка, а инструмент управления недвижимостью и инфраструктурой.

Этапы создания 3D-модели здания

Процесс формирования трёхмерного макета можно условно разделить на пять ключевых стадий:

1. Подготовка, планирование

На этом этапе определяется цель: реконструкция, технический анализ, перепланировка или визуализация. Проводится обследование объекта, выбирается метод съёмки, а также оборудование — от лазерных сканеров до дронов с фотограмметрическими системами. Также формируется план расстановки приборов, маршрут сканирования, требования к точности.

2. Лазерное сканирование или фотограмметрия

Основой любой трёхмерной модели является облако точек, получаемое с помощью: наземных лазерных сканеров (Leica, FARO, Trimble, AM.TECH или др.), мобильных сканирующих систем, дронов с LiDAR или фотокамерами — для фасадов, кровли, портативных сканеров — для мелких архитектурных элементов. Сканер фиксирует миллионы точек в секунду, создавая точную пространственную карту сооружения с учётом геометрии, текстур, пропорций. Для крупных объектов часто используется комбинированный подход: наземное и воздушное сканирование, что обеспечивает полное покрытие всех зон.

3. Обработка данных, выравнивание облаков точек

Собранные данные объединяются в единую координатную систему, очищаются от шумов и выравниваются. На этой стадии создаётся точное облако точек, отражающее реальные размеры, структуру. Для обработки применяются профессиональные метрологические программы, такие как:

• PolyWorks — для работы с облаками, анализа отклонений;
• SpatialAnalyzer — для выравнивания и совмещения данных;
• Leica Cyclone, RealityCapture, Geomagic Wrap — для подготовки к BIM.

Результатом является цифровая геометрия, готовая к реконструкции.

4. Создание 3D-модели, BIM-реконструкция

На основе облака точек в CAD- или BIM-системах (Revit, ArchiCAD, Geomagic Design X и др.) формируется точный трёхмерный макет. Здесь выполняется:

• построение архитектурных элементов (стены, перекрытия, колонны);
• добавление инженерных систем (вентиляция, электрика, водоснабжение);
• параметризация материалов, свойств;
• проверка отклонений от проектных данных.

На этом этапе трёхмерный макет превращается в информационный, пригодный для проектирования, реконструкции, эксплуатации.

5. Верификация, экспорт

Финальная стадия — проверка точности, формирование отчётов, а также экспорт данных в нужные форматы (IFC, DWG, RVT или др.). Результат может быть интегрирован с системами управления зданиями (BMS) или использован в цифровом архиве предприятия.

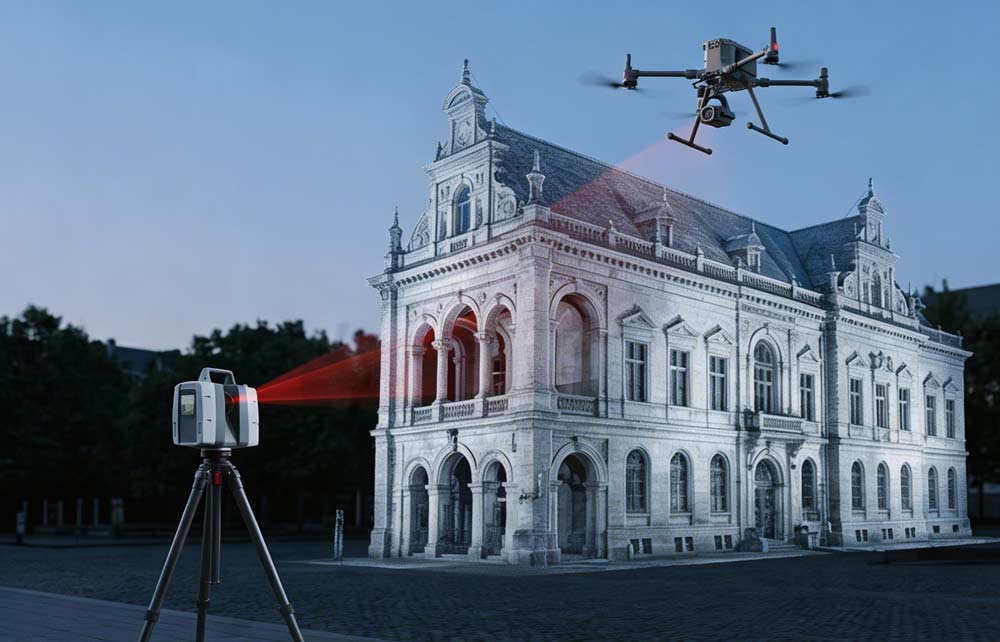

Какое оборудование используется

Создание трёхмерного макета сооружения требует профессионального измерительного и сканирующего оборудования:

• Наземные лазерные сканеры — Leica RTC360, AM.TECH TrackScan, FARO Focus — позволяют получать миллионы точек с миллиметровой точностью.
• Дроны с LiDAR — DJI Matrice, Riegl MiniVUX — используются для фасадов, кровли, труднодоступных зон.
• Портативные 3D-сканеры — HandySCAN, Absolute Scanner, PMT Scanner — применяются для архитектурных деталей, инженерных элементов, интерьеров.
• Измерительные системы, трекеры — Leica AT960, PMT GAMMA 7/8-Axis — Обеспечивают метрологическую точность, позволяют выполнять контрольные замеры.

Зачем нужна 3D-модель здания

Цифровой двойник используется не только для архитектуры или визуализации. Он решает реальные инженерные и управленческие задачи:

• реконструкция, модернизация без ошибок в геометрии;
• анализ состояния конструкций, деформаций;
• планирование инженерных систем, коммуникаций;
• цифровой архив объектов культурного наследия;
• BIM-проектирование, координация строительных работ.

Такой подход помогает принимать обоснованные решения на каждом этапе жизненного цикла проекта — от анализа данных до эксплуатации.

Компания «3D Control» предоставляет комплексные решения для трёхмерного обследования и моделирования сооружений. Мы используем современные лазерные и оптические системы, выполняем обработку данных, а также создаём готовые BIM-макеты.

Наши специалисты обеспечивают:

• сканирование, сбор данных любой сложности;
• обработку облаков точек, построение точных трёхмерных моделей;
• интеграцию с CAD, BIM-системами;
• внедрение метрологического ПО: PolyWorks, Geomagic Design X, SpatialAnalyzer;
• обучение, сопровождение на всех стадиях проекта.

Создание цифрового двойника — это комплексный процесс, сочетающий точное лазерное сканирование, продвинутую обработку данных, технологии информационного моделирования. Результатом становится макет, который повышает качество проектирования, снижает издержки, упрощает эксплуатацию объекта. Компания «3D Control» помогает реализовать такие проекты под ключ — от съёмки до готового решения, обеспечивая точность и эффективность на каждом этапе.
