Фотограмметрия: точные измерения по фотографиям

Фотограмметрия — это современный метод определения формы, размеров и положения объектов в пространстве по их фотографиям. Проще говоря, это технология, которая позволяет создавать точные 3D-модели по серии снимков, сделанных с разных ракурсов. Метод объединяет геометрию, оптику и компьютерное зрение, превращая обычные изображения в метрологически достоверные трёхмерные данные.

Как работает фотограмметрия

Основной принцип метода заключается в анализе перекрывающихся изображений одной и той же сцены, снятой под разными углами. Специальное программное обеспечение определяет общие точки на разных снимках и вычисляет их пространственные координаты, создавая облако точек, которое затем преобразуется в 3D-модель объекта. Фактически, фотограмметрия выполняет то же, что и 3D-сканер, только вместо лазера или структурированного света используется обычная камера. Современные алгоритмы позволяют достигать субмиллиметровой точности при правильной калибровке, достаточном числе снимков.

Оборудование для фотограмметрии

В зависимости от задачи, фотограмметрическая съёмка может выполняться:

• С помощью цифровых камер — профессиональные DSLR, беззеркальные камеры (Canon, Nikon, Sony), промышленные камеры с калиброванной оптикой, камеры на штативах или штативах с позиционированием по меткам.
• С помощью дронов, БПЛА — для съёмки зданий, промышленных площадок, территорий, используется для построения топографических моделей, планов, 3D-карт.
• В связке с метрологическим оборудованием фотограмметрические системы (например, Hexagon DPA Industrial, GOM Photogrammetry, API iScan) используются для повышения точности 3D-сканеров и лазерных трекеров, они создают «сетку координат», компенсируют погрешности при измерениях крупных объектов.

Программное обеспечение

Для обработки снимков применяются специализированные пакеты:

• Agisoft Metashape (Photoscan) — одно из самых популярных решений для фотограмметрии на основе изображений;
• RealityCapture, Pix4D — используются в архитектуре, геодезии, киноиндустрии;
• PolyWorks, SpatialAnalyzer — интегрируют фотограмметрию в метрологические процессы;
• Geomagic Design X — позволяет объединять фотограмметрические данные с 3D-сканами и CAD-моделированием.

Этапы проведения фотограмметрических работ

1. Подготовка объекта, установка маркеров: на объект или вокруг него устанавливаются фотограмметрические метки (таргеты), обеспечивающие точную привязку снимков.
2. Съёмка: проводится серия перекрывающихся фотографий под разными углами. Чем больше снимков и лучше освещение — тем выше точность модели.
3. Импорт данных в программное обеспечение: фотографии загружаются в ПО, где проводится автоматическое распознавание меток, выравнивание кадров и калибровка камеры.
4. Построение облака точек: алгоритмы определяют пространственные координаты тысяч точек, формируя геометрию объекта.
5. Создание 3D-модели: на основе облака точек строится сеточная модель (mesh), которая затем текстурируется или используется для анализа размеров, форм, допусков.

Преимущества фотограмметрии

• Высокая точность — при правильной методике достигается точность измерений до 0,05–0,1 мм;
• Доступность оборудования — достаточно качественной камеры и программного обеспечения;
• Мобильность — система легко транспортируется, быстро разворачивается;
• Работа с крупными объектами — здания, производственные линии, инфраструктура;
• Совместимость с CAD и 3D-сканерами — данные можно объединять и использовать в едином проекте;
• Безконтактность — метод безопасен для хрупких или уникальных объектов.

Где применяется фотограмметрия

Метод сегодня используется в самых разных сферах:

• Архитектура, строительство — создание BIM-моделей зданий, фиксация состояния фасадов, конструкций;
• Машиностроение, промышленность — контроль крупногабаритных изделий, выверка оснастки, станков;
• Авиастроение — измерение геометрии фюзеляжей, крыльев, контроль сборки;
• Геодезия, картография — топографические съёмки, мониторинг рельефа и инфраструктуры;
• Культурное наследие — цифровое архивирование памятников, музейных экспонатов;
• Реверс-инжиниринг — восстановление 3D-моделей по фотографиям при отсутствии чертежей.

Фотограмметрия в метрологии и 3D-контроле

Компания «3D Control» применяет фотограмметрию как часть комплексных метрологических решений. Мы используем фотограмметрические системы для:

• повышения точности лазерных трекеров, сканеров;
• калибровки крупногабаритных деталей, сборок;
• построения координатных сеток для измерительных рук, портативных КИМ;
• совмещения фотограмметрических и лазерных данных для реверс-инжиниринга.

Такая интеграция позволяет получать максимальную точность и воспроизводимость при работе с объектами любого масштаба — от небольших деталей до промышленных зданий.

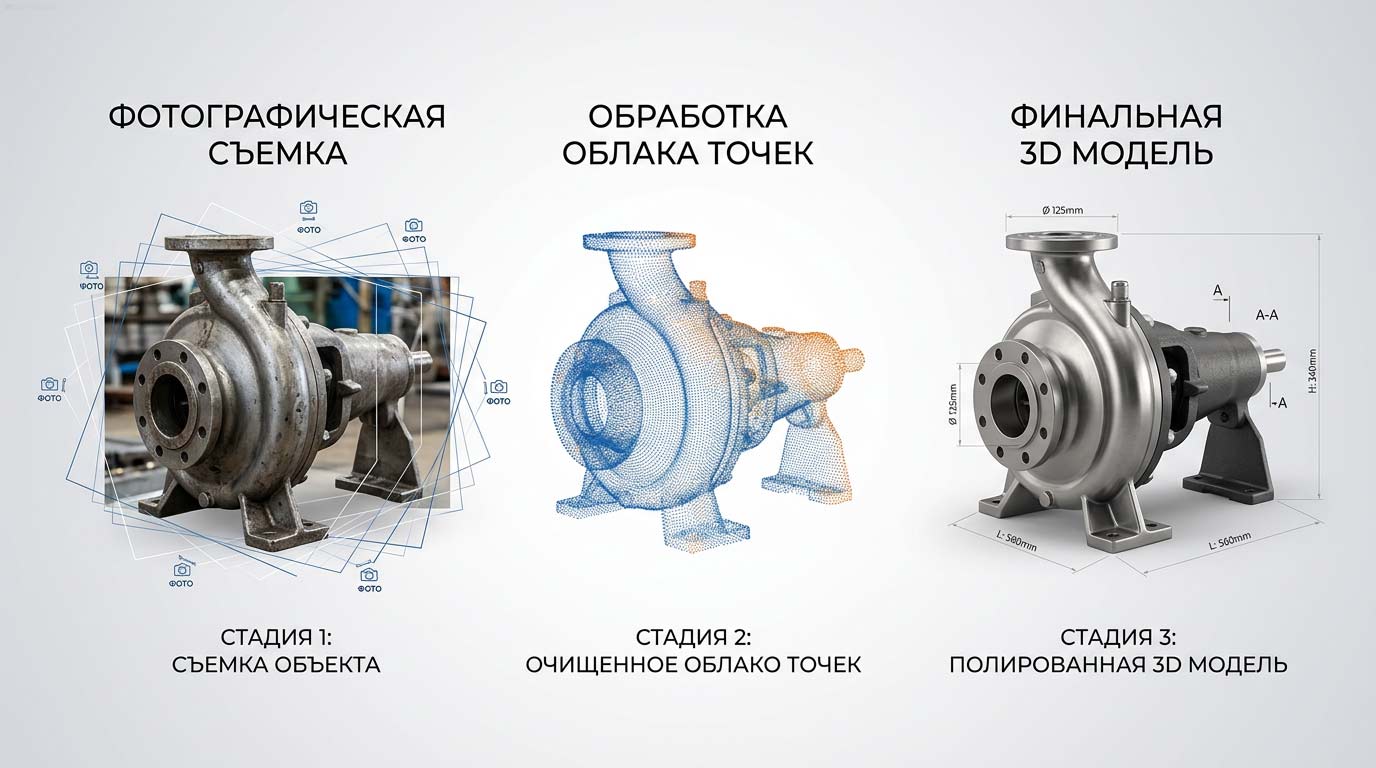

Фотограмметрия — это не просто способ «построить модель по фотографиям». Это полноценный инструмент точных измерений и анализа, который объединяет доступность, мобильность, метрологическую достоверность. Благодаря современным камерам, программным решениям фотограмметрия стала частью индустрии 4.0, где данные о реальных объектах мгновенно превращаются в цифровые 3D-модели, готовые к анализу, контролю, производству.

Компания «3D Control» предлагает комплексные решения в области фотограмметрии, включая поставку оборудования, настройку ПО, обучение специалистов и внедрение технологий в производственные процессы. Мы помогаем нашим клиентам оцифровывать реальность с метрологической точностью.
