3D сканирование с выездом на объект

Выездное сканирование — это возможность получить точную цифровую копию реального сооружения, цеха, трубопровода или детали без их транспортировки в лабораторию. Специалисты компании 3D Control привозят оборудование на площадку, выполняют измерения в рабочем режиме, а результат передают в форматах, готовых для проектирования, контроля или реверс-инжиниринга.

Что такое 3D сканирование и его применение

3D сканирование — это метод бесконтактного измерения объектов, при котором лазерный луч, структурированный свет или фотограмметрия фиксируют геометрию поверхности в виде облака точек. Каждая точка имеет координаты в реальной системе отсчёта. Их совокупность после обработки образует цифровую модель, отражающую форму, размеры и взаимное расположение элементов объекта с погрешностью до долей миллиметра.

Выездное сканирование охватывает задачи, где ручные обмеры слишком медленны или неточны. Вместо рулеток и штангенциркулей инженер получает полный набор данных за несколько минут измерений. Это востребовано при фиксации «как построено» (as-built), контроле геометрии после сварки или деформации, а также при оцифровке деталей без чертежей. Результат сканирования почти не зависит от человеческого фактора: модель объективна и пригодна для последующих измерений в CAD-средах.

Преимущества 3D сканирования

• Не требуется транспортировка объекта. Выезд специалистов на площадку исключает перемещение оборудования. Это критично для крупногабаритных деталей, станков, строительных конструкций или хрупких музейных экспонатов, которые невозможно либо рискованно перемещать.
• Высокая точность без лаборатории. Выездное сканирование позволяет зафиксировать геометрию в реальных условиях — на улице, в цехе или на высоте. Погрешность остаётся в пределах 0,05-1 мм независимо от того, где стоит штатив: в чистом офисе или на запылённой стройплощадке.
• Скорость работы на месте. Выездная бригада за несколько часов обрабатывает объект, на который при традиционных обмерах ушли бы дни. Время в пути не увеличивает общий срок — сканирование вписывается в технологическое окно заказчика.
• Безопасность для оператора и объекта. Бесконтактный метод позволяет вести съёмку с расстояния. Оператор выездной группы не касается горячих, химически активных или электрифицированных поверхностей, а сам объект не получает царапин и деформаций.
• Полный массив данных с одного выезда. Сканер записывает всю видимую геометрию, а не выборочные размеры. Если после возвращения в офис возникает новый вопрос по замерам, повторный выезд не требуется — нужные точки уже есть в облаке.

Где требуется 3D сканирование

• Труднодоступные конструкции. Мостовые фермы, опоры ЛЭП, внутренние полости труб, шахты лифтов, кровля промышленных зданий. Традиционные обмеры здесь требуют лесов, альпинистского снаряжения или иного риска для персонала.
• Памятники культуры и архитектуры. Исторические здания, скульптуры, фрески, барельефы требуют бесконтактной фиксации с высоким разрешением. Специалист фиксирует текущее состояние объекта для реставрации, мониторинга деформаций или создания точных копий без вмешательства в подлинник.
• Крупногабаритные объекты. Корпуса судов, турбины ГЭС, карьерные самосвалы, строительные краны, железнодорожные вагоны. Выездное сканирование работает с объектом без демонтажа и транспортировки.
• Объекты с деформированной или отсутствующей документацией. Старые цеха, исторические здания, детали импортного оборудования без чертежей. Выездное сканирование восстанавливает актуальную геометрию там, где бумажные архивы утеряны или не соответствуют реальности.

Применение 3D сканирования в различных отраслях

Выездное сканирование востребовано в промышленном машиностроении для контроля геометрии крупных узлов после сварки или механической обработки. Например: оцифровка станины станка длиной 8 метров для проверки плоскостности и соосности направляющих.

В нефтегазовой и энергетической отраслях — для фиксации действующих трубопроводов, резервуаров или опор перед модернизацией. Например: сканирование участка компрессорной станции с целью проектирования нового трубопровода — с учётом реального положения старой обвязки и примыкающих конструкций.

В строительстве и архитектуре — для контроля соответствия построенного объекта проекту (as-built), фиксации скрытых конструкций. Например: обмер колонн и перекрытий в подвале жилого комплекса перед прокладкой новых инженерных сетей.

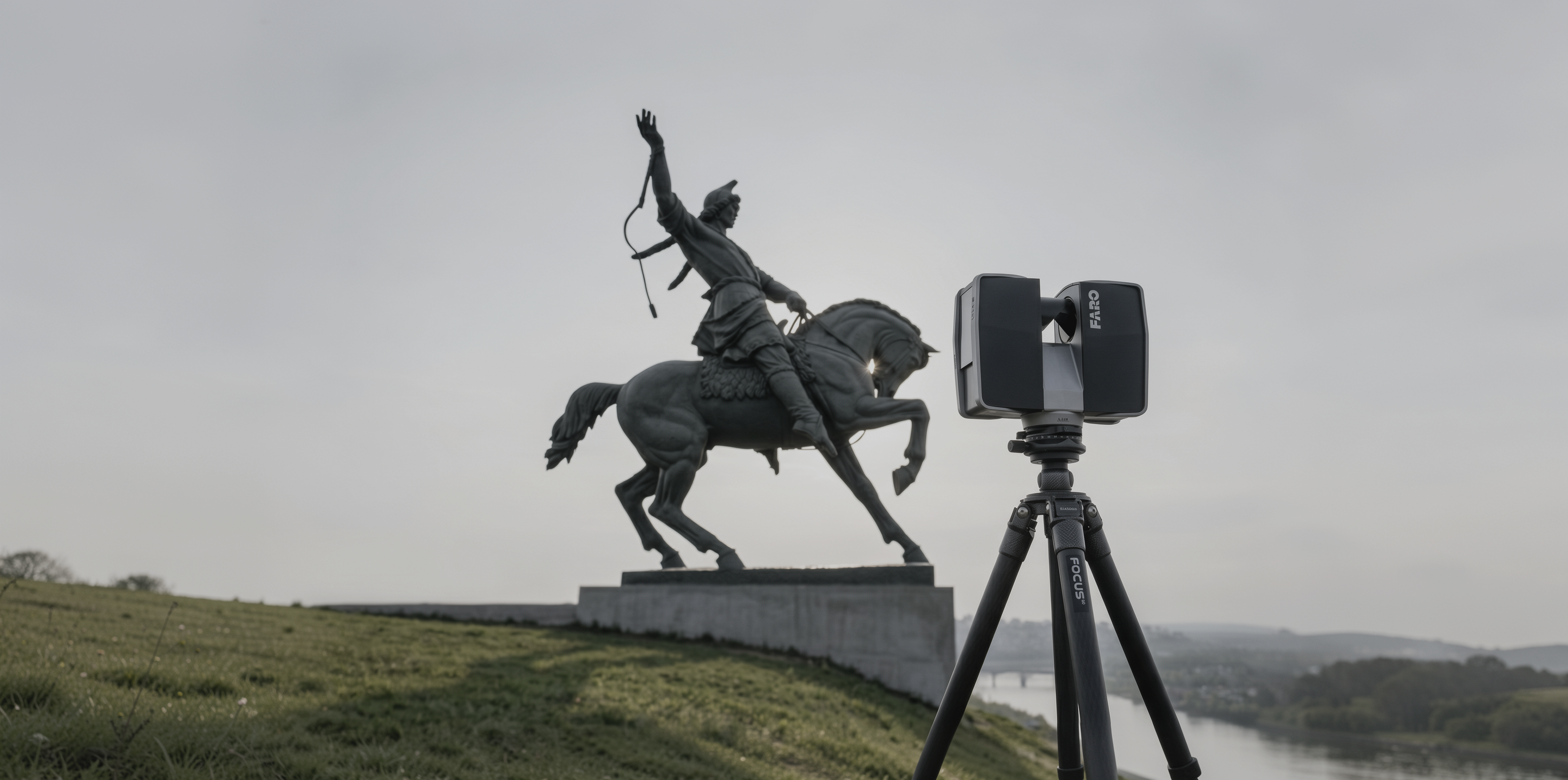

В реставрации памятников культуры — для документирования состояния объекта и создания цифровых копий утраченных фрагментов. Например: сканирование памятника Салавату Юлаеву в Уфе для создания его 3D-модели и выполнения реставрационных работ — наш реальный кейс.

Процесс выездного 3D сканирования

Шаг 1. Анализ задачи и подготовка.

Инженер уточняет, что именно нужно измерить, с какой точностью и в каких форматах передать результат. Согласовываются точки доступа, технологические окна, требования к безопасности. Тип сканера и схема расстановки штативов выбираются ещё до выезда.

Шаг 2. Выезд на объект

Оператор приезжает на объект, расставляет маркеры для сшивки сканов, выполняет последовательную съёмку со всех необходимых ракурсов. Каждый скан занимает от 30 секунд до нескольких минут. Контроль качества ведётся прямо на компьютере — пропущенные зоны фиксируются сразу.

Шаг 3. Обработка и сшивка данных.

Сырое облако точек загружают в специализированное ПО. Программа автоматически совмещает отдельные сканы по маркерам или геометрии, оператор вручную удаляет шум и артефакты. Результат — единая трёхмерная модель с привязкой к реальным координатам.

Шаг 4. Выдача результата.

Готовые данные передаём в требуемых форматах: облако точек (E57, LAS, PLY), полигональная сетка (STL, OBJ), чертежи с сечениями или модель для CAD. При необходимости выполняем контрольные обмеры и формируем отчёт о расхождениях с исходным проектом.

Типы и технологии 3D сканирования с выездом на объект

Для выездного сканирования используются разные типы оборудования — выбор конкретного прибора зависит от размера объекта, требуемой точности, удалённости точек доступа и условий на площадке.

• Наземные лазерные сканеры (статические) — размещаются на штативе и вращаются на 360°, фиксируя миллионы точек за одну минуту. Принцип работы: лазерный луч измеряет расстояние до каждой точки поверхности, формируя плотное облако. Подходят для быстрого обмера цехов, фасадов зданий, мостов, резервуаров. Погрешность — 1-2 мм на дистанции до 100 м.
• Лазерные трекеры — используют лазерный луч, который отслеживает положение специальной рефлекторной мишени, перемещаемой оператором вручную. Обеспечивают точность до сотых долей миллиметра при измерениях отдельных деталей длиной до 160 м. Применяются для контроля геометрии крупных узлов (станины, корпуса редукторов, турбинные лопатки) прямо в цехе сборки.
• Ручные 3D-сканеры — компактное устройство, которое оператор перемещает вокруг объекта. Сканер непрерывно строит модель в реальном времени, ориентируясь по маркерам или собственной текстуре поверхности. Идеальны для крупногабаритных изделий со сложной формой (литьевые формы, трубопроводные узлы, детали машин), которые невозможно установить на штатив. Работают в полевых условиях без специального освещения.
• Дроны (БПЛА) с фотограмметрией — выполняют аэрофотосъёмку с разных ракурсов, после чего программа строит 3D-модель по перекрывающимся снимкам. Применяются для верхних частей памятников, кровель, фасадов высоких зданий, карьеров. Дополняют наземное сканирование в труднодоступных зонах, куда невозможно установить штатив.

Частые вопросы

1. Наше производство работает круглосуточно. Можно ли проводить выездное сканирование без остановки станков и перемещения персонала?

   Выездная съёмка теоретически может выполняться без остановки оборудования, но мы рекомендуем останавливать процесс работы. Оператору по сканированию нужен прямой контакт с оборудованием — это может мешать рабочему персоналу выполнять свои задачи. Поэтому наш специалист может приехать на измерения ночью или в праздничные дни, когда работы приостанавливаются.

2. После сканирования мы получаем облако точек на несколько десятков гигабайт. Как с этим работать инженерам, у которых нет мощных рабочих станций?

   Мы передаём данные не только в «сыром» виде, но и в адаптированных форматах. По запросу готовим облегчённые версии облака с прореживанием точек, а также экспортируем нужные сечения и чертежи напрямую в DWG, STEP или PDF. Вы сами выбираете формат получения: полный массив для исследовательских задач или только избранные размеры и разрезы для рядового проектирования.

3. Как мы проверим, что результат сканирования соответствует реальной геометрии? Нужен ли акт приёмки прямо на объекте?

   Контроль качества встроен в процесс, поскольку для сканирования используется оборудование, находящееся в Госреестре средств измерений (ФГИС «АРШИН»). Это автоматически обеспечивает прослеживаемость каждого результата к государственным эталонам и даёт юридическую достоверность полученных данных.

Чтобы получить подробную консультацию или заказать услугу выездного сканирования в компании 3D Control, оставьте заявку либо свяжитесь с нами по контактам, указанным в шапке сайта.
