Реверс-инжиниринг и запуск производства центробежного насоса: от 3D-сканирования до полного комплекта документации

Запуск производства насосного оборудования при отсутствии исходной документации — задача, требующая не только точного измерения изделия, но и глубокой инженерной проработки. В подобных проектах недостаточно получить 3D-модель: необходимо восстановить геометрию, заложить конструктивную логику, выполнить технологический расчет насоса, сформировать полный комплект документов, обеспечивающий серийное производство.

В рамках данного проекта была решена комплексная задача: выполнено 3D-сканирование, моделирование, реверс-инжиниринг, разработка конструкторской и технологической документации, а также подготовка всех сопроводительных документов, включая программу, методику испытаний, паспорт изделия, руководство по эксплуатации. Цель работ — полноценный запуск изготовления оборудования с гарантированной повторяемостью, соблюдением эксплуатационных характеристик.

Исходные данные, постановка задачи

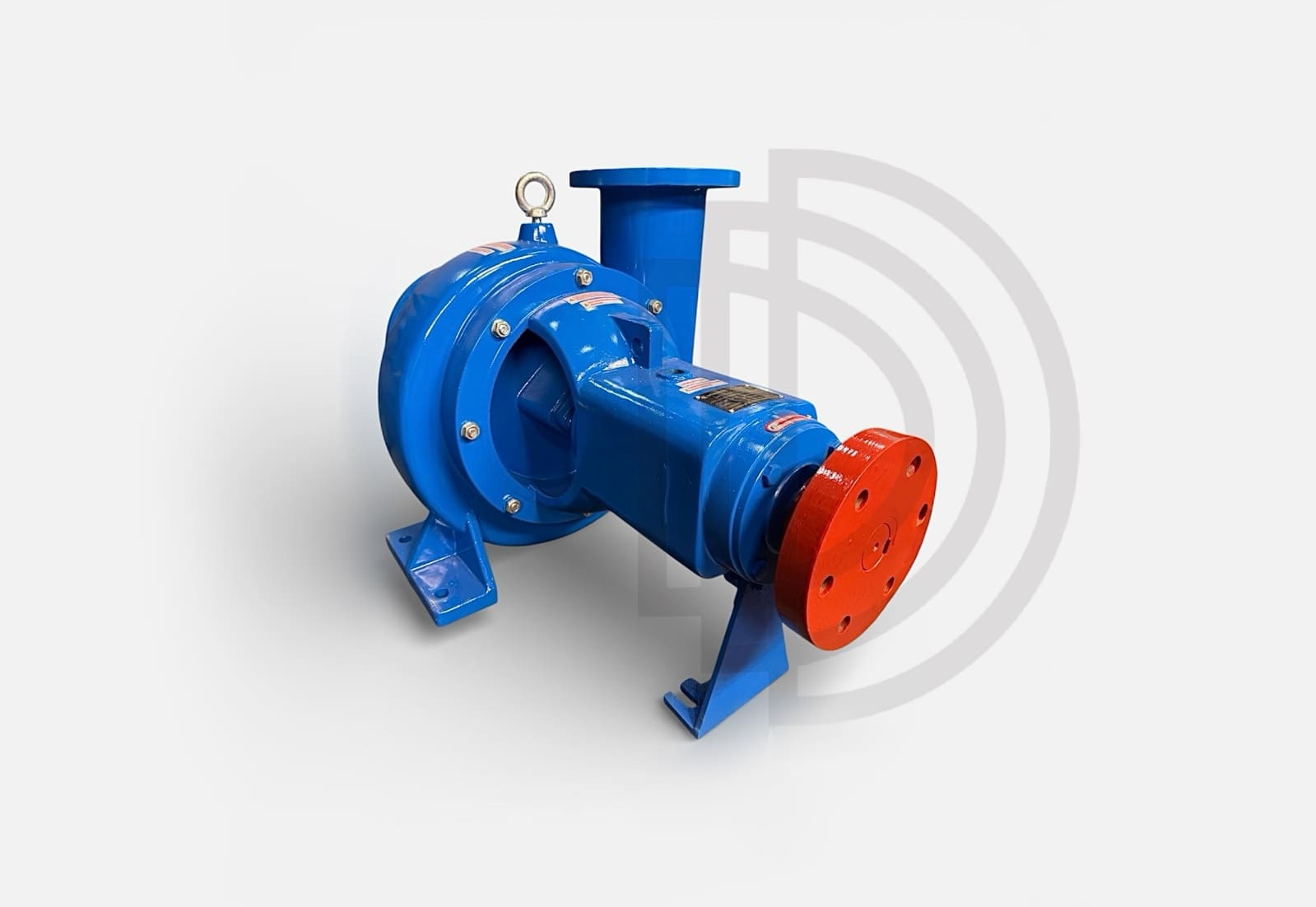

Заказчик обратился с задачей воспроизводства изделия при полном отсутствии исходной документации на оборудование. В наличии был физический образец — центробежный водяной насос с признаками износа рабочих элементов.

Подобные задачи характерны для случаев, когда требуется:

• замена импортных решений;
• восстановление оборудования;
• разработка документации;
• масштабирование производства.

При этом важно учитывать, что конструкция устройства — будь то центробежный, вихревой, роторный, шестеренный или топливный насос — требует точной инженерной интерпретации, а не просто копирования геометрии.

3D-сканирование и анализ геометрии

На первом этапе было выполнено 3D-сканирование изделия с использованием измерительной руки. Такой подход позволил зафиксировать геометрию оборудования с высокой точностью, включая:

• корпус;
• рабочее колесо;
• внутренние каналы;
• сопрягаемые поверхности, посадки.

В процессе работ была получена полная геометрия в виде облака точек и полигональной модели. Особое внимание уделялось критичным зонам — таким как рабочее колесо, где важны параметры: диаметр самого колеса, профиль лопаток, распределение давления в рабочем колесе.

Также был проведён анализ дефектов: выявлен износ рабочего колеса, локальные повреждения, включая возможную трещину корпуса. Это позволило не просто повторить изделие, а внести корректировки на этапе проектирования.

Реверс-инжиниринг и создание 3D-модели

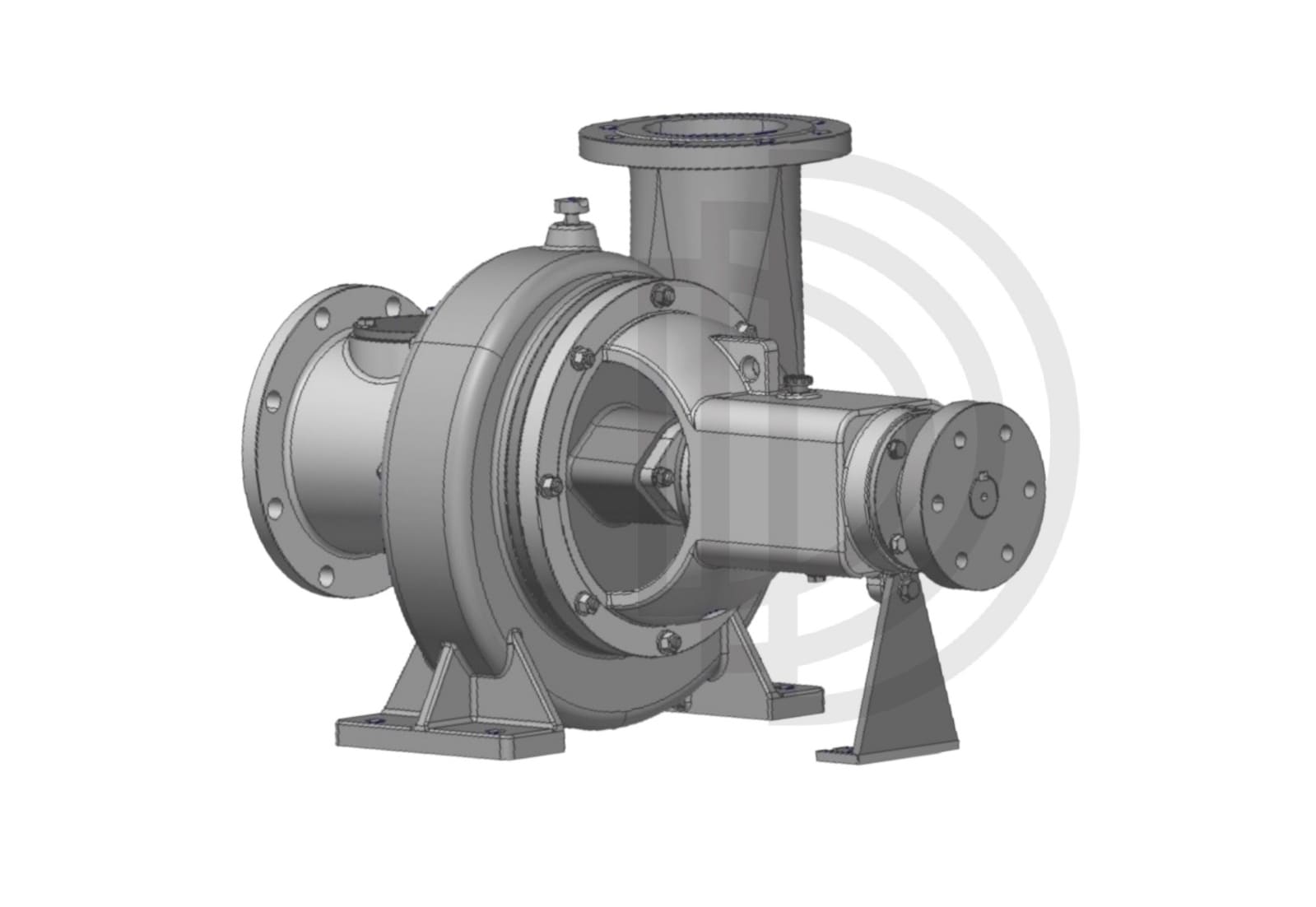

На основе полученных данных выполнен реверс-инжиниринг насоса. В результате была построена точная 3D модель, пригодная для дальнейшей инженерной работы.

Работа включала:

• восстановление параметрической CAD-модели;
• анализ геометрии;
• корректировку конструктивных элементов;
• оптимизацию под производственные задачи.

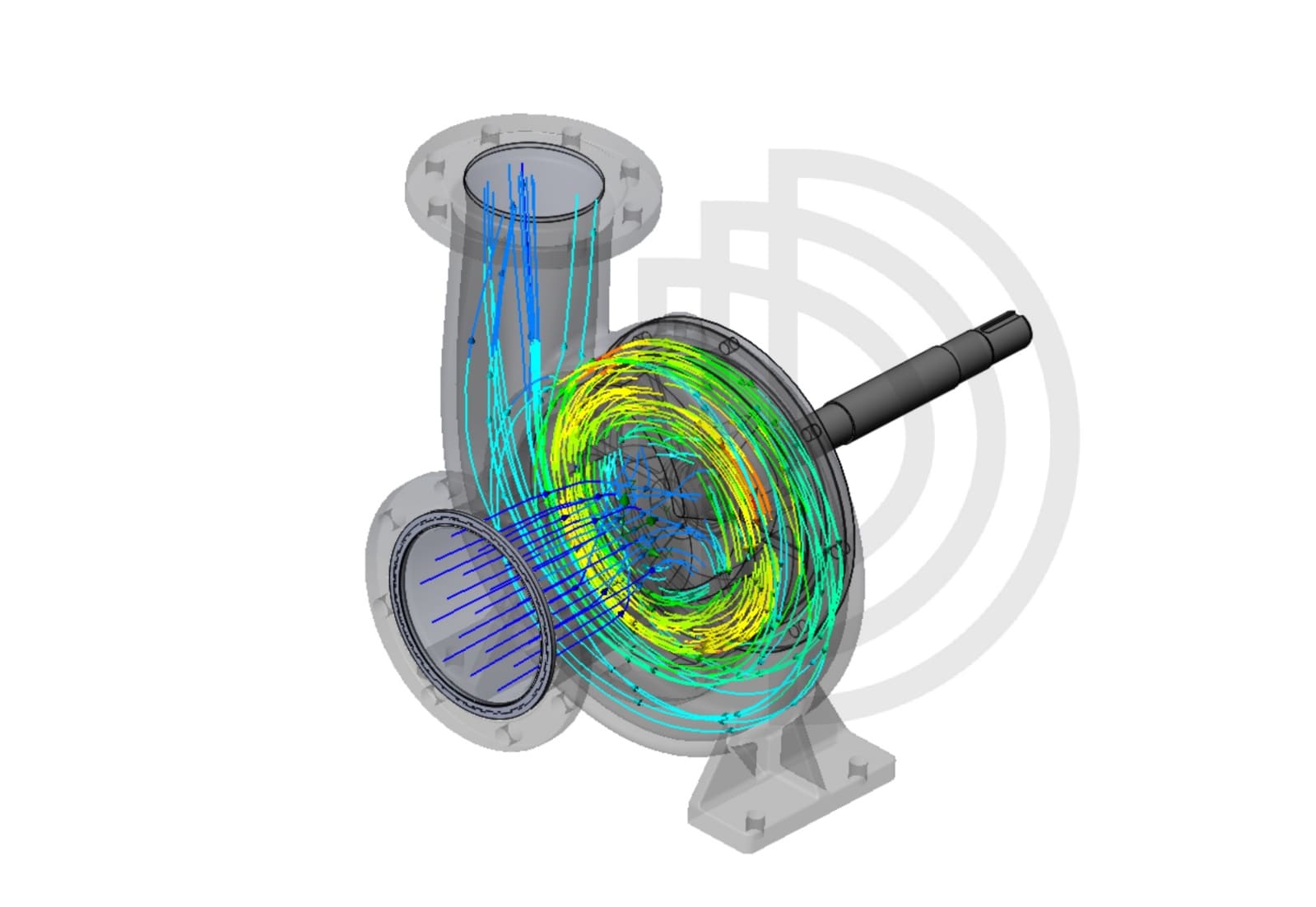

Отдельно прорабатывалась модель рабочего колеса — ключевого элемента, определяющего характеристики агрегата. Была создана точная цифровая модель, учитывающая гидродинамику и технологические ограничения.

Разработка конструкторской документации (КД)

Следующим этапом стала разработка полного комплекта КД. Были подготовлены:

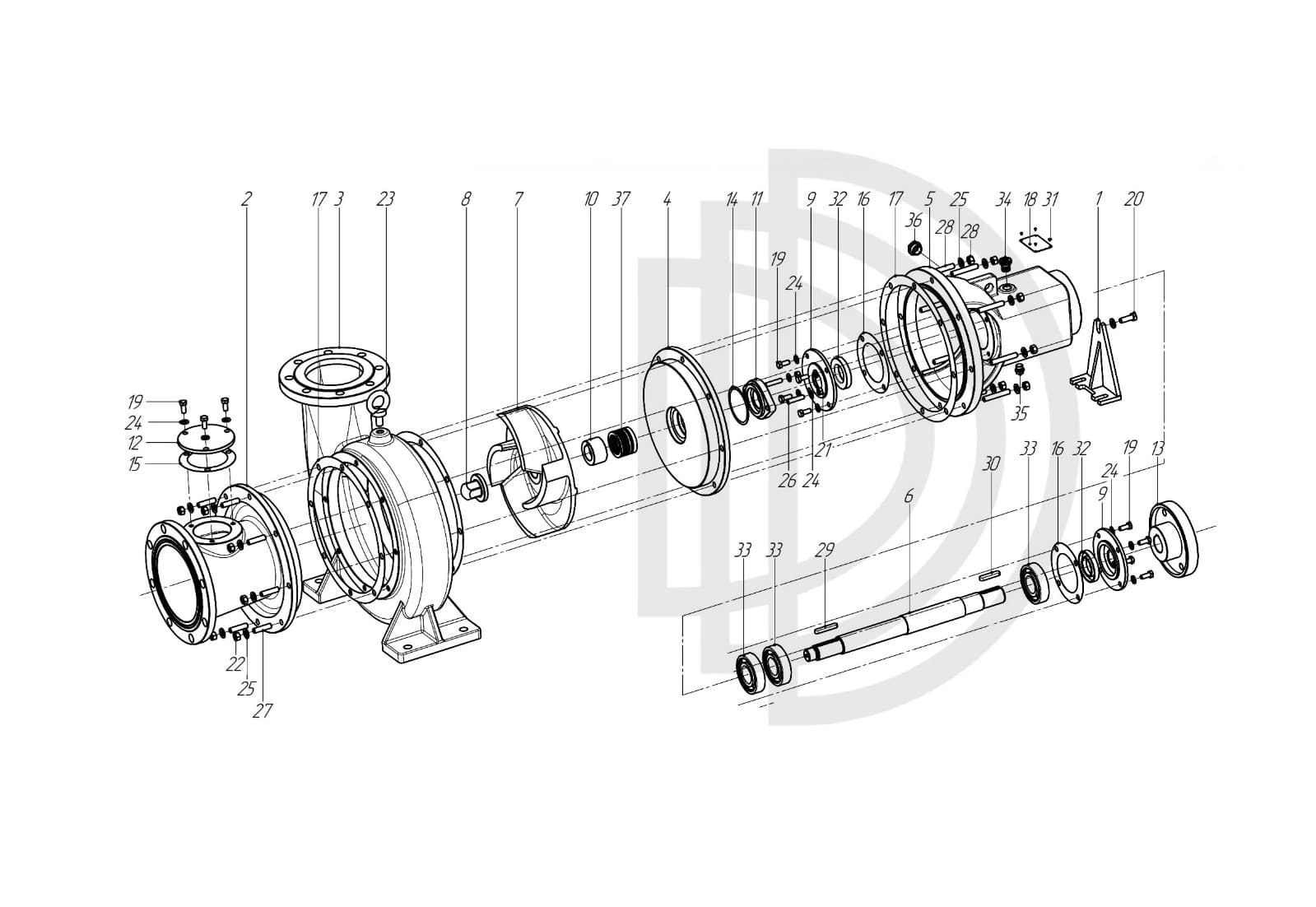

• сборочный чертеж;
• чертеж корпуса;
• чертеж колеса.

Документы оформлены в соответствии с требованиями ЕСКД, позволяют использовать их как для единичного, так и для серийного производства.

При разработке учитывались особенности различных типов насосов и общие принципы, применимые к водяным, сетевым или другим видам оборудования.

Разработка технологической документации (ТД)

Для обеспечения производственных возможностей была выполнена разработка ТД. В рамках работ сформированы:

• технологический процесс;
• технологическая карта;
• технологическая карта на ремонт;
• технологические параметры.

ТД учитывает реальные условия производства, доступное оборудование, требования к точности. Это позволяет избежать проблем при запуске, обеспечить стабильное качество изделий.

Расчет прочности, инженерный анализ

Дополнительно был выполнен технологический расчет и расчет прочности ключевых элементов конструкции.

Проведён анализ:

• нагрузки на корпус;
• давления в корпусе;
• рабочих режимов;
• ресурса элементов.

Это особенно важно при задачах, связанных с заменой корпуса или модернизацией изделия.

Разработка эксплуатационных и нормативных документов

В рамках проекта подготовлен полный комплект документов на насос, необходимый для эксплуатации и сертификации:

• технические условия;
• паспорт;
• руководство по ремонту, эксплуатации;
• инструкции по работе;
• программа и методика испытаний.

Это обеспечивает корректную эксплуатацию, обслуживание, контроль качества продукции.

Результат проекта

В результате заказчик получил не просто 3D модель, а полный инженерный пакет, включающий:

• цифровую модель изделия;
• комплект конструкторской документации;
• технологическую документацию;
• эксплуатационные документы;
• расчётную часть.

Это позволило запустить производство центробежного насоса без необходимости доработок или дополнительных согласований.

Вывод

Проекты, связанные с реверс-инжинирингом насосов, требуют комплексного подхода. Недостаточно получить чертеж — важно обеспечить полный цикл: от измерений до внедрения.

Мы реализуем такие задачи «под ключ»: от 3D-сканирования, моделирования до разработки всей документации и сопровождения запуска производства. После обращения составляется подробное ТЗ на реверс-инжиниринг КД насоса.

Если вам требуется восстановление изделия, разработка технической документации на изделия или подготовка производства — мы готовы подключиться к проекту на любом этапе.
